1.B/L双酸性杂多酸离子杂化体，其特征在于：该类离子杂化体具有双磺酸官能化长链季铵结构有机阳离子，季铵结构有机阳离子具有两个碳原子数为4的烷基磺酸侧链；杂化体同时还具有过渡金属阳离子Sn2+或Al3+或Zn2+或Ce3+；相配的杂多酸阴离子为Keggin型磷钨酸阴离子或硅钨酸阴离子；有机阳离子、金属阳离子通过静电作用力包覆在杂多酸阴离子外表，而呈现类核壳结构。

2. 根据权利要求1所述的B/L双酸性杂多酸离子杂化体，其特征在于：所述杂多酸离子杂化体为[二（1-丁基磺酸基）五甲基二乙烯基三铵]硅钨酸铝，简称为Cat-1，化学式为[N3(SO3H)2]Al0.33SiW12O40；或[二（1-丁基磺酸基）五甲基二乙烯基三铵]硅钨酸铈，简称为Cat-

2，化学式为[N3(SO3H)2]Ce0.33SiW12O4；；或[二（1-丁基磺酸基）五甲基二乙烯基三铵]硅钨酸锌，简称为Cat-3，化学式为[N3(SO3H)2]Zn0.5SiW12O40；或[二（1-丁基磺酸基）五甲基二乙烯基三铵]硅钨酸锡，简称为Cat-4，化学式为[N3(SO3H)2] Sn0.5SiW12O40；或[（1-丁基磺酸）四甲基乙二铵]磷钨酸铝，简称为Cat-5，化学式为[N2(SO3H)2] Al0.33PW12O40；或[（1-丁基磺酸）四甲基乙二铵]硅钨酸铝，简称为Cat-6，化学式为[N2(SO3H)2] Al0.33PW12O40。

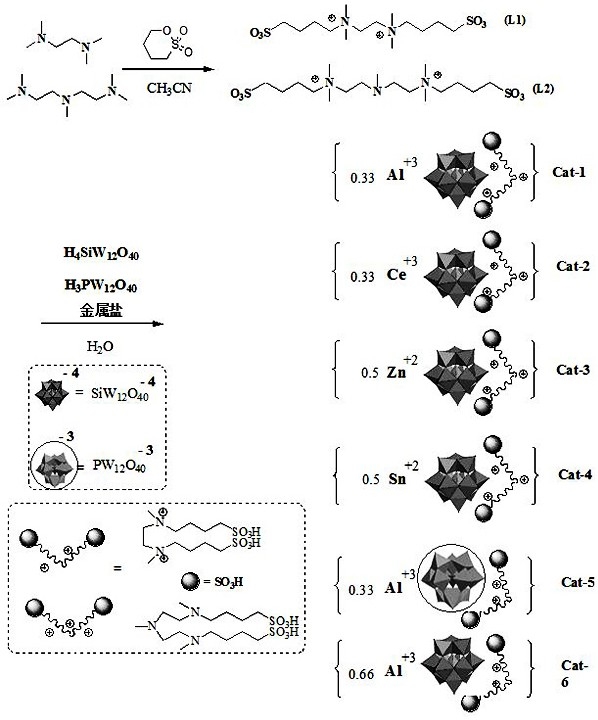

3.根据权利要求2所述的B/L双酸性杂多酸离子杂化体，其特征在于：所述杂化体Cat-1或Cat-2合成包括以下步骤：步骤S101：在配有搅拌的反应瓶中，依次加入20ml乙腈、五甲基二乙烯三胺和1，4-丁烷磺内酯，40～45 ℃下搅拌反应24小时，抽滤，乙醚淋洗滤、75～85℃下真空干燥至恒重，得到中间体两性盐；其中五甲基二乙烯三胺与1，4-丁烷磺内酯的摩尔比为1:2.05；

步骤S102：将上述步骤S101所得的中间体两性盐、硝酸盐充分溶于去离子水后，分3次缓慢滴加硅钨酸水溶液，加毕于室温下反应8小时以上，抽滤或离心分离得到离子杂化体Cat-1或者Cat-2粗产物，粗产物在于80～85℃下真空干燥至恒重；中间体两性盐与硝酸盐与硅钨酸的摩尔比为1：1/3：1。

4.根据权利要求3所述的B/L双酸性杂多酸离子杂化体，其特征在于：所述硝酸盐为硝酸铝，制备得到的产物是Cat-1；硝酸盐为硝酸铈时，制备得到的产物是Cat-2。

5.根据权利要求2所述的B/L双酸性杂多酸离子杂化体，其特征在于：所述离子杂化体Cat-3或Cat-4的合成，包括以下步骤：步骤S103：在配有搅拌的反应瓶中，依次加入20ml乙腈、五甲基二乙烯三胺和1，4-丁烷磺内酯，40～45 ℃下搅拌反应24小时，抽滤，乙醚淋洗滤、75～85℃下真空干燥至恒重，得到中间体两性盐；其中五甲基二乙烯三胺与1，4-丁烷磺内酯的摩尔比为1:2.05；

步骤S104：将上述步骤S103所得的中间体两性盐、氯化盐充分溶于去离子水后，分3次缓慢滴加硅钨酸水溶液，加毕于室温下反应8小时以上，抽滤或离心分离得到离子杂化体Cat-3或者Cat-4粗产物，粗产物在于80～85℃下真空干燥至恒重；中间体两性盐与氯化盐与硅钨酸的摩尔比为1：1/2：1。

6.根据权利要求5所述的B/L双酸性杂多酸离子杂化体，其特征在于：所述氯化盐为氯化锌时，制备得到的产物为Cat-3；氯化盐为氯化亚锡时，制备得到的产物为Cat-4。

7.根据权利要求2所述的B/L双酸性杂多酸离子杂化体，其特征在于：杂化体Cat-5或Cat-6的合成包括以下步骤：步骤S201：在配有搅拌的反应瓶中，依次加入20ml乙腈、四甲基乙二胺和1，4-丁烷磺内酯，于50～55℃反应24小时，依次抽滤、乙醚淋洗，75～85℃下真空干燥8小时以上，得到中间体两性盐，四甲基乙二胺和1，4-丁烷磺内酯的摩尔比为1：2.05；

步骤S202：将上述步骤S201所得的中间体两性盐、硝酸铝溶于去离子水后，分3次缓慢滴加磷钨酸或硅钨酸水熔液，加毕于室温下反应8小时以上，抽滤或离心分离得到离子杂化体粗产物，粗产物于80～85℃下真空干燥至恒重，中间体两性盐与硝酸铝与磷钨酸摩尔比为1：1/3：1，或中间体两性盐与硝酸铝与硅钨酸为1：2/3：1。

8.一种如权利要求1所述的B/L双酸性杂多酸离子杂化体的应用，其特征在于：所述杂多酸离子杂化体作为催化体系，用于制备系列苯甲醛缩醛、系列环己酮缩酮、苹果酯及其同系物、草莓酯及其同系物及风信子素五种缩醛或缩酮类香料。

9.根据权利要求8所述的B/L双酸性杂多酸离子杂化体的应用，其特征在于：利用所述杂多酸离子杂化体为催化体系，制备系列苯甲醛缩醛、系列环己酮缩酮、苹果酯及其同系物、草莓酯及其同系物具体包括以下步骤：S100：称取B/L双酸性功能化杂多酸离子杂化体、醛或酮、25mL环己烷和二元醇，加入反应釜于室温下充分搅拌，然后加热至回流分水状态，反应2～8小时结束；杂多酸离子杂化体与醛或酮与二元醇的摩尔比为0.012：1：1.25；

S200：步骤S100所得的反应体系冷却后，抽滤或离心分出杂多酸离子杂化体，有机相依次水洗、饱和盐水洗至中性，无水硫酸镁干燥过夜得到酯粗产物，粗产物再经减压蒸馏得到系列目标产物。

10.根据权利要求8所述的B/L双酸性杂多酸离子杂化体的应用，其特征在于：

利用所述杂多酸离子杂化体为催化体系，由苯乙醇、乙缩醛制备风信子素，具体包括以下步骤：

S100：称取B/L双酸性杂多酸离子杂化体、乙缩醛、苯乙醇，加入反应釜于室温下充分搅拌，然后加热至回流状态，反应5小时结束；杂多酸离子杂化体与乙缩醛、苯乙醇的摩尔比为

0.012：7：1；

S200：步骤S100所得的反应体系冷却后，抽滤或离心分出杂多酸离子杂化体，有机相依次用浓度5wt% NaOH洗涤、水洗至中性，无水硫酸镁干燥过夜得到粗产物，粗产物再经减压蒸馏得到目标产物。
