1.耐水级刨花板用大豆胶黏剂，其特征在于该耐水级刨花板用大豆胶黏剂按重量份数由100份改性聚酰胺多胺树脂、固体份占改性聚酰胺多胺树脂重量0.3％～1.5％的固化剂和10～25份豆粉在室温下混合制得；

所述的耐水级刨花板用大豆胶黏剂的制备方法按照以下步骤进行：

一、改性聚酰胺多胺树脂的合成：

(1)在含有蒸馏和回流装置的反应釜内，按重量份数加入146份己二酸和92～146份多胺类化合物，搅拌升温至120℃，保持30分钟，然后继续升温使体系蒸馏水分，直到水分完全蒸馏，停止升温，再于180℃～190℃保持3小时；

(2)停止加热，加入238～505重量份水，使体系的温度降至25℃～35℃，使体系的固体的质量浓度为35％～50％；

(3)取步骤(2)所得产物500重量份，加入水80～300重量份，搅拌均匀后，加入60～120重量份环氧氯丙烷，搅拌均匀，在30～45℃反应30分钟；然后升温到48～55℃并在48～55℃下反应，直到体系的25℃黏度达到80～180mPa.s；接着加入400～1420重量份水，并升温到

55～75℃并在55～75℃下反应，直到体系的25℃黏度为40～120mPa.s；

(4)加入150～400重量份水，继续搅拌降温到室温，用酸调节pH值为2.5～3.5，得到固体的质量浓度为12％～25％、均相透明的改性聚酰胺多胺树脂；

二、胶黏剂调制：

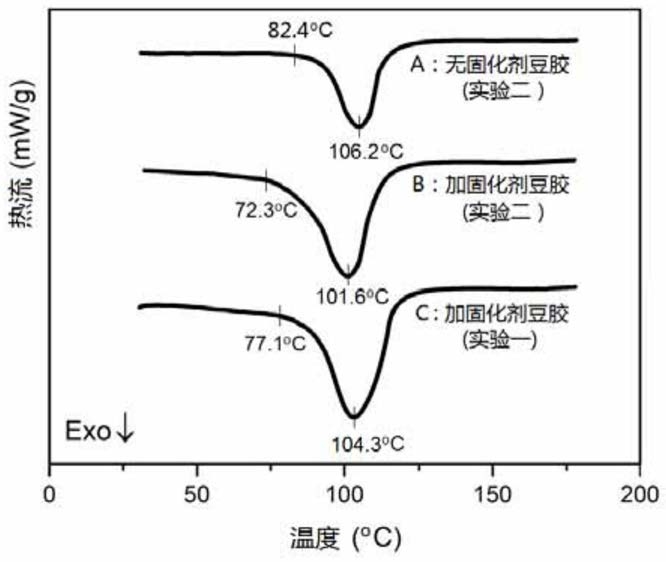

按重量份数在100重量份步骤(4)所得改性聚酰胺多胺树脂中，加入固体份占改性聚酰胺多胺树脂重量0.3％～1.5％的固化剂，在室温下搅拌均匀，再加入10～25重量份豆粉继续搅拌均匀，即得耐水级刨花板用大豆胶黏剂。

2.根据权利要求1所述耐水级刨花板用大豆胶黏剂，其特征在于所述的豆粉为脱脂豆粉或大豆榨油后的豆粕粉。

3.根据权利要求1所述耐水级刨花板用大豆胶黏剂，其特征在于所述的固化剂为质量浓度为5％～50％的氢氧化钠溶液。

4.根据权利要求1所述的一种耐水级刨花板用大豆胶黏剂，其特征在于步骤(1)中所述多胺类化合物为二乙烯三胺、三乙烯四胺或二乙烯三胺与三乙烯四胺的混合物；

所述多胺类化合物为二乙烯三胺与三乙烯四胺的混合物时，各成分间为任意比。

5.根据权利要求1所述的一种耐水级刨花板用大豆胶黏剂，其特征在于步骤(4)中所述的酸为磷酸、硫酸、甲酸及盐酸中的一种或者其中几种的任意比组合。
