专利号: 2017105806817
申请人: 陈超
专利类型:发明专利
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2025-07-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

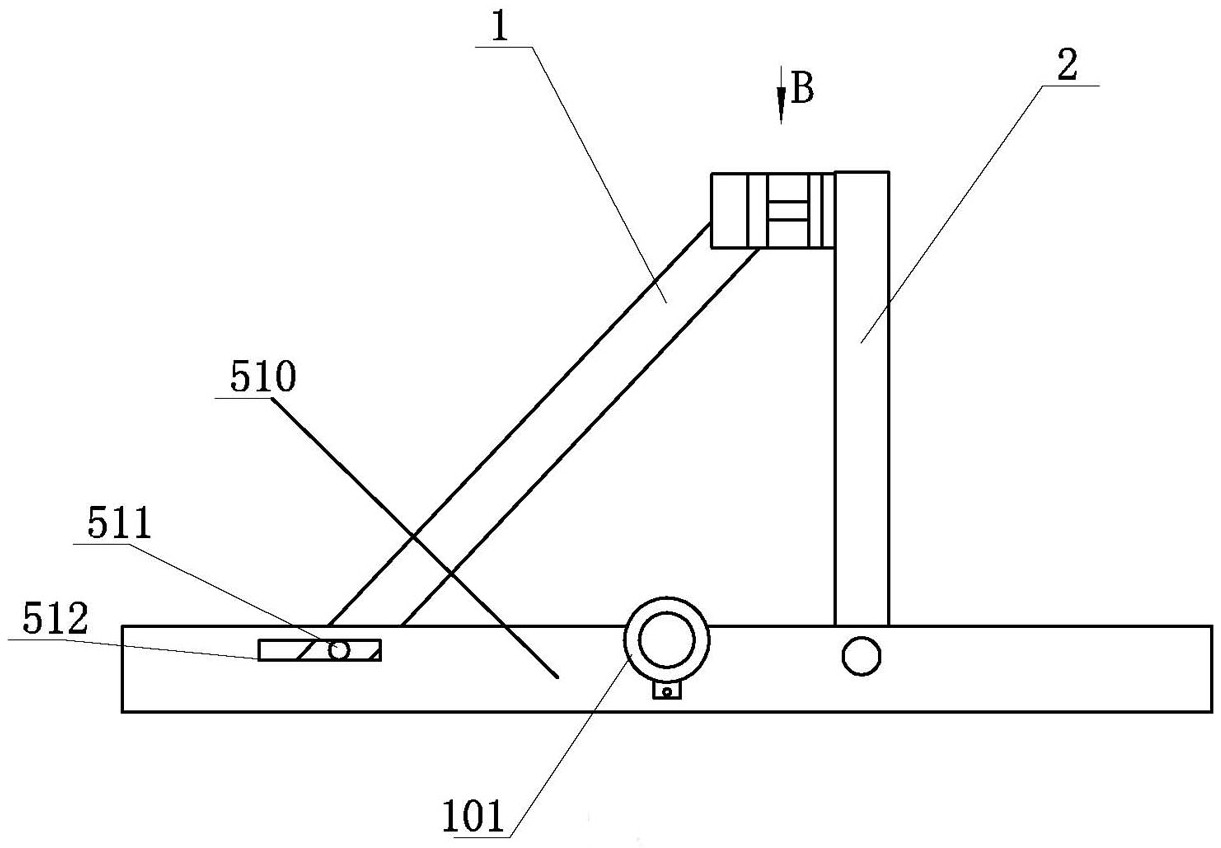

1.密码锁定地锁,其特征在于:包括地锁底座(510),地锁底座(510)上安装锁定圈(1)和锁定杆(2),锁定圈(1)和锁定杆(2)的下端均与地锁底座(510)铰接,锁定圈(1)和锁定杆(2)的另一侧能够相互配合,锁定圈(1)和锁定杆(2),

地锁底座(510)上开设条形槽(512),锁定圈(1)的下部连接滑块(511),滑块(511)位于条形槽(512)内,滑块(511)能在条形槽(512)内滑动和转动,锁定圈(1)和锁定杆(2)通过电控锁扣连接,电控锁扣包括与锁定杆(2)连接的连接板(201),连接板(201)上开设限位通孔(202),锁定圈(1)安装锁具盒(203),锁具盒(203)上开设插槽(204),连接板(201)能够插入插槽(204)内,锁具盒(203)内安装驱动电机(205),驱动电机(205)的输出轴通过驱动齿轮(206)与从动齿条(207)啮合,从动齿条(207)安装在导杆(208)上,锁具盒(203)内设置导向板(211),导向板(211)与导杆(208)配合,驱动电机(205)通过驱动齿轮(206)和从动齿条(207)驱动导杆(208)上升,导杆(208)下端与锁舌(209)连接,锁舌(209)与导向板(211)之间安装锁舌致动弹簧(212),驱动电机(205)不旋转时,锁舌致动弹簧(212)能够推动锁舌(209)下降复位,连接板(201)插入插槽(204)内时,锁舌(209)能够插入限位通孔(202)内,锁舌(209)一侧为坡面(210),连接板(201)向插槽(204)内插入时,连接板(201)端部与坡面(210)接触,锁具盒(203)上设置外接电源接口(213)和解锁按钮(216),外接电源接口(213)与驱动电机(205)的电源输入端连接,解锁按钮(216)在驱动电机(205)通电后能够启动驱动电机(205),驱动电机(205)上设置密码控制器(215),密码控制器(215)能够控制驱动电机(205)电路的通断,密码控制器(215)的密码输入电路与密码输入器连接。

2.根据权利要求1所述的密码锁定地锁,其特征在于:所述密码输入器包括壳体(101),壳体(101)顶面开设圆形通孔(102),圆形通孔(102)内安装旋转套筒(103),旋转套筒(103)能够在圆形通孔(102)内相对壳体(101)升降和旋转,旋转套筒(103)底部外周设置限位块(104),限位块(104)上升至极限位置时,限位块(104)能够与圆形通孔(102)外侧的壳体(101)接触,旋转套筒(103)顶面设置封板(105),封板(105)为透明材料制作,壳体(101)内壁设置凸环(106),凸环(106)顶面安装第一弹簧(113),第一弹簧(113)顶部与环形垫圈(116)连接,环形垫圈(116)与旋转套筒(103)底面接触,凸环(106)内壁间隔设置多个支架(107),各支架(107)均与托板(108)连接,托板(108)顶面安装丝杆(109),丝杆(109)上安装与丝杆(109)配合的螺套(110),螺套(110)外周通过单向轴承(111)与转盘(112)连接,螺套(110)与托板(108)之间安装第二弹簧(115),转盘(112)上方设置环形压块(114),环形压块(114)与封板(105)连接,旋转套筒(103)下移时,环形压块(114)能够推动转盘(112)一同下移,转盘(112)外侧壁周圈设置棘齿(121),旋转套筒(103)内壁安装与棘齿(121)配套的棘爪(122),棘爪(122)的转轴上安装复位扭簧(123),棘爪(122)与棘齿(121)啮合后旋转套筒(103)可带动转盘(112)向单向轴承(111)允许旋转的方向旋转,转盘(112)顶面设置多个字码块(117),各字码块(117)在转盘(112)顶面呈环形均匀排列,转盘(112)底面安装凸块(118),凸环(106)下方的壳体(101)内安装横板(119),横板(119)顶面设有多个密码输入按钮(120),各密码输入按钮(120)在横板(119)顶面呈环形均匀排列,密码输入按钮(120)的数量与字码块(117)的数量相同,转盘(112)随旋转套筒(103)一同下移时,凸块(118)能够按下一个密码输入按钮。

3.根据权利要求2所述的密码锁定地锁,其特征在于:所述横板(119)能够在壳体(101)内升降,横板(119)上升至极限位置时与凸环(106)底面接触,此时转盘(112)下降后凸块(118)能够按下一个密码输入按钮,横板(119)下降后,凸块(118)无法接触到密码输入按钮,横板(119)与壳体(101)底部之间设置拉簧(124),壳体(101)底部设置亮条相互平行的导轨(125),各导轨(125)上均安装与导轨配合的滚轮(126),各滚轮(126)上均安装支杆(127),各支杆(127)上端均与横板(119)底面铰接,两个支杆(127)之间通过横轴(128)连接,横轴(128)上安装横轴套管(129),横轴套管(129)能够绕横轴(128)的轴线旋转,壳体(101)一侧外壁设置锁壳(130),锁壳(130)上安装有使用钥匙(131)启闭的锁芯(132),锁芯(132)的旋转部件上安装曲柄(133),曲柄(133)与连杆(134)的一端铰接,连杆(134)另一端与横轴套管(129)铰接,钥匙(131)能够驱动曲柄(133)摆动,曲柄(133)摆动时能够通过连杆(134)推动或拉动支杆(127)的下端,导轨(125)上开设弧形定位槽(135),支杆(127)与横板(119)垂直时,滚轮(126)位于弧形定位槽(135)内,此时横板(119)与凸环(106)底面接触。
