1.类水滑石型铁促进镍基催化剂在乙酸自热重整制氢过程中的应用，其特征在于：取

50-200mg催化剂，通入流量20mL/min的H2，于600-800摄氏度还原1小时，经氮气吹扫，通入乙酸/水/氧气/氮气的摩尔比=1.00/(2.5-5.0)/(0.2-0.5)/(2.5-4.5)的混合气体，通过催化剂床层进行乙酸自热重整反应，反应温度为600-800摄氏度；所述催化剂由以下方法制备而成：配置硝酸镍、硝酸锌、硝酸铝及硝酸铁的混合溶液#1；按照金属阳离子镍、锌、铝和铁的总电荷与氢氧根的摩尔比为1:8及碳酸根和氢氧根的摩尔比1:16，配制碳酸钠和氢氧化钠的混合溶液#2；将溶液#1和溶液#2在65-80摄氏度进行共沉淀反应，控制反应溶液pH值在

10.5±0.5的范围内，并维持水浴搅拌老化12 24小时；抽滤、洗涤三次后，置于105摄氏度的~

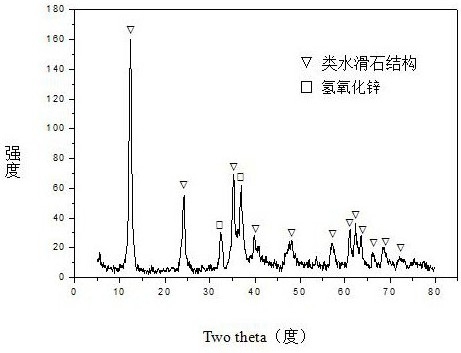

烘箱内，干燥12小时，即得Zn-Al类水滑石前驱体样品；经500-800摄氏度焙烧4小时，即得以氧化锌为骨架、形成含NiAl2O4、NiFe2O4、Fe3O4、ZnAl2O4的尖晶石结构的Zn-Ni-Fe-Al-O镍基复合氧化物催化剂，其化学成分是(ZnO)a(NiO)b(AlO1.5)c(FeO1.5)d，其中a为0.75-3.25，b为

0.25-0.75，c为0-1.0且c不为0，d为0-1.0且d不为0；以氧化物的重量百分比组成为：氧化镍为14.0-15.4%，氧化锌为61.0-67.1%，氧化铝为0-17.5%且氧化铝不为0，氧化铁为0-25.0%且氧化铁不为0，且各组分重量百分比组成之和为100%。

2.根据权利要求1所述的类水滑石型铁促进镍基催化剂在乙酸自热重整制氢过程中的应用，其特征在于：所述催化剂以氧化物的重量百分比组成为：氧化镍为14.7%，氧化锌为

63.9%，氧化铝为8.3%, 氧化铁为13.1%。
