专利号: 2017105549199
申请人: 杭州天时亿科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

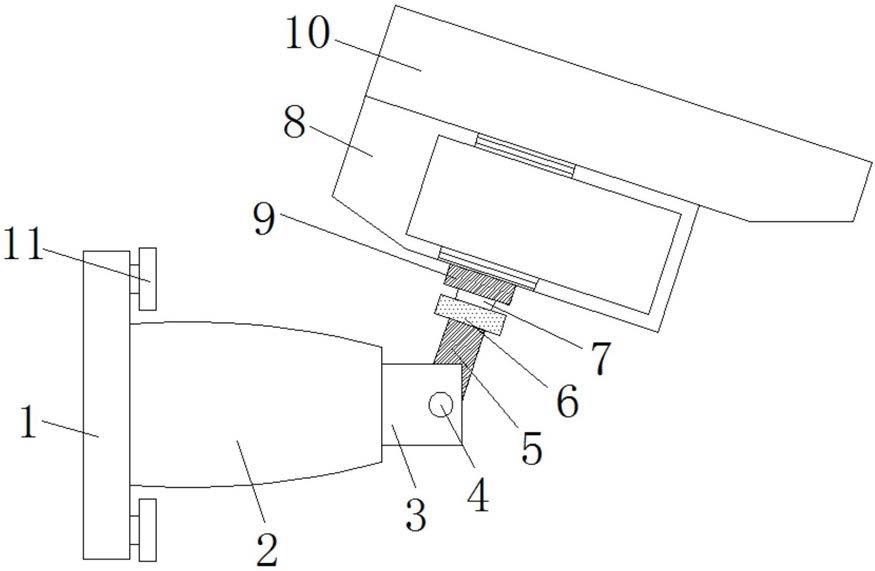

1.一种可自动更换镜头的智能监控摄像装置,包括底座(1),其特征在于:所述底座(1)的表面固定连接有支柱(2),所述支柱(2)的一端固定连接有U形卡(3),所述U形卡(3)的内壁插接有第一转轴(4),所述第一转轴(4)的表面固定连接有连杆(5),所述连杆(5)的顶端固定连接有托盘(6),所述托盘(6)的上表面固定连接有第二转轴(7),所述第二转轴(7)的顶端与摄像头(8)下表面的支座(9)插接,所述摄像头(8)的表面固定连接有挡雨帽(10);

所述摄像头(8)包括外壳(801),所述外壳(801)的内壁固定连接有内芯(802),所述外壳(801)的前侧螺纹连接有镜头盖(803),所述镜头盖(803)的侧面开设有通孔(804),所述通孔(804)的内壁开设有滑槽(805),所述通孔(804)内插接有镜片(806),所述镜片(806)的表面固定连接有滑轨(807),所述滑轨(807)卡接在滑槽(805)内,所述摄像头(8)的两侧面分别固定连接有第一存储盒(808)和第二存储盒(809),所述第一存储盒(808)内设置有第一存储腔(810),所述第二存储盒(809)内设置有第二存储腔(811),所述通孔(804)分别与第一存储腔(810)和第二存储腔(811)相连通,所述第一存储腔(810)内设置有备用镜片(812),所述第一存储腔(810)的内壁固定连接有第一弹簧(813),所述第一弹簧(813)的一端固定连接有压板(814),所述压板(814),所述压板(814)的表面与备用镜片(812)的表面搭接,所述第二存储腔(811)内设置有更换镜片(815),所述第二存储腔(811)的内壁固定连接有第二弹簧(816),所述第二弹簧(816)的一端固定连接有承托板(817),所述承托板(817)的表面与更换镜片(815)的表面搭接,所述第一存储盒(808)的表面固定连接有电动推杆(818),所述电动推杆(818)的输出端固定连接有推块(819),所述推块(819)贯穿第一存储盒(808)的表面与备用镜片(812)的侧面搭接。

2.根据权利要求1所述的一种可自动更换镜头的智能监控摄像装置,其特征在于:所述底座(1)的表面固定安装有螺栓(11),所述螺栓(11)的数量为3个,且3个螺栓(11)以环形阵列的形式设置在底座(1)的表面,所述底座(1)通过螺栓(11)固定安装在墙壁或立柱等公共设施上。

3.根据权利要求1所述的一种可自动更换镜头的智能监控摄像装置,其特征在于:所述连杆(5)与转轴(4)之间的旋转角度范围为:以连杆(5)竖直为基准,前后转动幅度为正负三十度。

4.根据权利要求1所述的一种可自动更换镜头的智能监控摄像装置,其特征在于:所述镜片(806)、备用镜片(812)和更换镜片(815)的侧面均为光滑的圆弧形。

5.根据权利要求1所述的一种可自动更换镜头的智能监控摄像装置,其特征在于:所述第二弹簧(816)在舒张状态下承托板(817)遮盖住通孔(804)的1/2,且承托板(817)与更换镜片(815)接触的一面为光滑的弧面。

6.根据权利要求1所述的一种可自动更换镜头的智能监控摄像装置,其特征在于:所述第一存储腔(810)的容量与第二存储腔(811)的容量相等。

7.一种智能监控摄像装置的自动更换方法,通过外置的驱动器控制电动推杆(818)定期运作,电动推杆(818)的伸缩端回缩,带动推块(819)移动,挤压备用镜片(812)从通孔(804)内进入,将沾染尘土的镜片(806)从通孔(804)的另一侧挤出,从而备用镜片(812)插接进入通孔(804)内,镜片(806)挤压承托板(817)和更换镜片(815)进入第二存储腔(811)内;通过储备大量的备用镜片(812),在摄像装置每使用一段时间后,通过备用镜片(812)对正在使用的镜片(806)进行替换,从而大大延长了使用周期,降低了人工维护的频率,从而极大的减少了人工劳动量;通过设置挡雨帽(10)使得摄像装置在遇到阴雨天气时,通过挡雨帽(10)减少雨水的侵蚀;通过设置第一存储盒(808)、第一存储腔(810)、第一弹簧(813)和压板(814),使得第一弹簧(813)推动压板(814)对备用镜片(812)进行挤压固定,防止备用镜片(812)在第一存储腔(810)内卡壳没有移动到正对通孔(804)的位置造成无法更换的现象;通过设置第二弹簧(816)和承托板(817),通过第二弹簧(816)和承托板(817)将更换镜片(816)抬起,使得更换镜片(816)与使用中的镜片(806)存在半个厚度差,从而使得使用中的镜片(806)在进行更换时可以和更换镜片(816)沿着侧面的弧度插入,防止出现镜片(806)进入第二存储腔(811)时出现卡死的现象;

通过设置U形卡(3)、第一转轴(4)、连杆(5)、托盘(6)、第二转轴(7)、摄像头(8)和支座(9),使得摄像头(8)可以在上下左右方向均能进行调节,使得摄像头(8)拥有更宽阔的视角,并且使得摄像头(8)可以根据使用需求调节监控范围。
