1.一种高强柔性透光可植入的蚕丝蛋白/细菌纤维素/石墨烯复合导电膜，其特征在于：所述蚕丝蛋白/细菌纤维素/石墨烯复合导电膜包括椰果细菌纤维素、蚕丝蛋白、石墨烯和Ti/Au电极，所述椰果细菌纤维素为微纳米级椰果细菌纤维素。

2.根据权利要求1所述的一种高强柔性透光可植入的蚕丝蛋白/细菌纤维素/石墨烯复合导电膜，其特征在于：所述蚕丝蛋白/细菌纤维素/石墨烯复合导电膜是蚕丝蛋白/细菌纤维素/石墨烯复合溶液经聚碳酸酯过滤膜真空过滤和层压法制备而成。

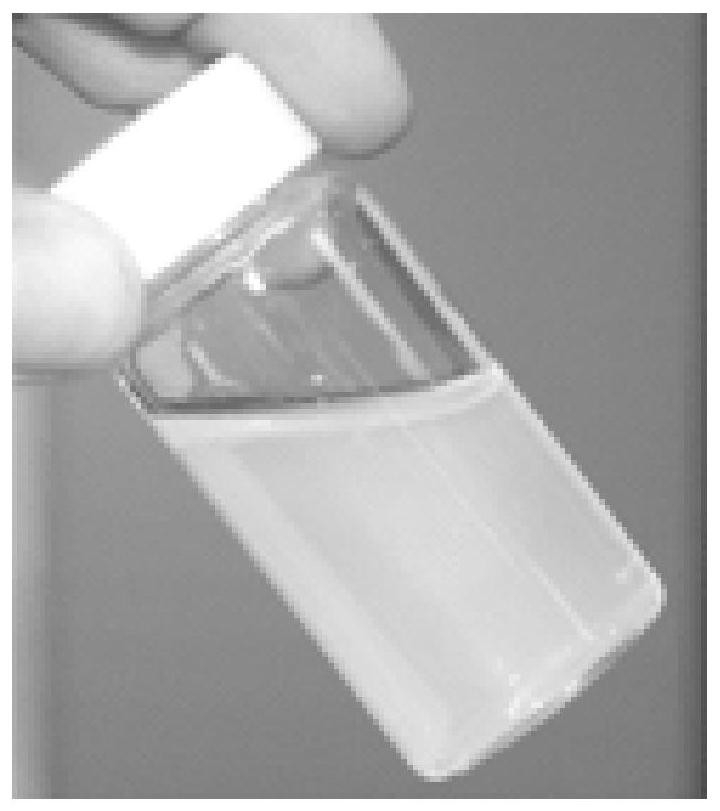

3.根据权利要求1所述的一种高强柔性透光可植入的蚕丝蛋白/细菌纤维素/石墨烯复合导电膜，其特征在于，制备方法包括以下步骤：(1)将椰果细菌纤维素加入去离子水中，转移到榨汁机，打碎形成微纳米级细菌纤维素溶液，将蚕茧经碳酸氢钠溶液脱胶，氯化钙三元溶液溶解，透析3天制成蚕丝蛋白水溶液，将微纳米级细菌纤维素溶液与蚕丝蛋白溶液混合均匀形成蚕丝蛋白/细菌纤维素复合溶液；

(2)将步骤(1)制备的蚕丝蛋白/细菌纤维素复合溶液中滴加石墨烯水溶液，边滴加边搅拌，得到蚕丝蛋白/细菌纤维素/石墨烯复合溶液，在真空条件下，经聚碳酸酯膜过滤去除溶剂，得到浓缩的复合溶液；

(3)依次将Ti/Au电极、步骤(2)制备的浓缩的复合溶液、聚碳酸酯膜置于PE基底上，采用层压法分别对PE基底和聚碳酸酯膜施加相向的压力，自然干燥至固化，去除PE基底和聚碳酸酯膜，得到高强柔性透光可植入的蚕丝蛋白/细菌纤维素/石墨烯复合导电膜。

4.根据权利要求3所述的一种高强柔性透光可植入的蚕丝蛋白/细菌纤维素/石墨烯复合导电膜，其特征在于：所述步骤(1)中，微纳米级细菌纤维素溶液中细菌纤维素的直径为

60-100nm，长度为0.8-8um。

5.根据权利要求3所述的一种高强柔性透光可植入的蚕丝蛋白/细菌纤维素/石墨烯复合导电膜，其特征在于：所述步骤(1)中，蚕丝蛋白水溶液中蚕丝蛋白的质量分数为7-10％。

6.根据权利要求3所述的一种高强柔性透光可植入的蚕丝蛋白/细菌纤维素/石墨烯复合导电膜，其特征在于：所述步骤(1)中，蚕丝蛋白/细菌纤维素复合溶液中蚕丝蛋白与细菌纤维素的质量比为3-5.5:1。

7.根据权利要求3所述的一种高强柔性透光可植入的蚕丝蛋白/细菌纤维素/石墨烯复合导电膜，其特征在于：所述步骤(2)中，蚕丝蛋白/细菌纤维素/石墨烯复合溶液中石墨烯的质量分数不高于20％。

8.根据权利要求3所述的一种高强柔性透光可植入的蚕丝蛋白/细菌纤维素/石墨烯复合导电膜，其特征在于：所述步骤(2)中，真空条件的真空度为0.01-0.1MPa。

9.根据权利要求3所述的一种高强柔性透光可植入的蚕丝蛋白/细菌纤维素/石墨烯复合导电膜，其特征在于：所述步骤(2)中，浓缩的复合溶液中的固含量为50-70％。

10.根据权利要求3所述的一种高强柔性透光可植入的蚕丝蛋白/细菌纤维素/石墨烯复合导电膜，其特征在于：所述步骤(3)中，施加相向的压力的压强为5-7MPa，施加相向的压力的时间为5-15min。
