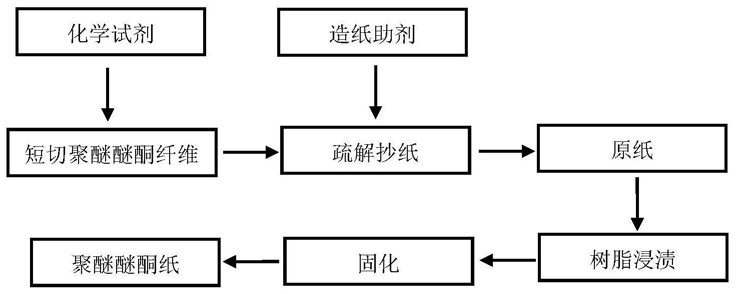

1.一种制备聚醚醚酮纤维纸的方法，其特征在于，是采用聚醚醚酮纤维为主要原料，通过湿法造纸成形技术抄取得到聚醚醚酮纸；所述方法是先将聚醚醚酮纤维活化处理后分散于水中，得到浆料，再向浆料中加入制浆造纸助剂，之后进行湿法成型、脱水、烘干处理得到聚醚醚酮纤维纸样；将纸样进行浸渍、热压再干燥处理，得到聚醚醚酮纤维纸；具体包括如下步骤：（1）对聚醚醚酮纤维用活化剂进行9% KMnO4、80℃处理活化2h，用蒸馏水洗涤纤维至中性，之后，烘干备用；利用槽式打浆机对活化处理后的聚醚醚酮纤维进行疏解60min，使聚醚醚酮纤维分散为单根纤维，得到浆料；

（2）向步骤（1）中的浆料中依次加入纤维浆料质量0.5%的吐温-80、纤维浆料质量10%的丁苯胶乳、纤维浆料质量0.6%的阳离子聚丙烯酰胺，搅拌均匀；

（3）利用湿法成型技术将步骤（2）所得到的浆料进行湿法成型、脱水、烘干处理，得到原纸；

（4）用溶剂将聚醚醚酮树脂稀释至质量浓度为4%的溶液，将步骤（3）得到的原纸在树脂溶液中浸渍30s、烘干，然后在160℃、5MPa条件下进行热压10min、干燥即得到聚醚醚酮纸。

2.应用权利要求1所述的方法制备得到的聚醚醚酮纤维纸。

3.权利要求2所述聚醚醚酮纤维纸的应用方法，其特征在于，包括用于制备需要具备耐热性、优良的电气特性、耐击穿强度、抗辐射能力、耐磨性、抗老化性、高机械强度中的一种或几种特性的产品。

4.权利要求2所述聚醚醚酮纤维纸的应用方法，其特征在于，包括用于制备需要具备绝缘性的产品。

5.根据权利要求3或4所述的应用方法，其特征在于，所述产品包括工业、航空和医疗领域的产品。

6.根据权利要求3或4所述的应用方法，其特征在于，所述产品包括高温过滤材料、高温防护材料、摩擦材料、电气绝缘材料和蜂窝结构材料。

7.根据权利要求5所述的应用方法，其特征在于，所述产品包括高温过滤材料、高温防护材料、摩擦材料、电气绝缘材料和蜂窝结构材料。
