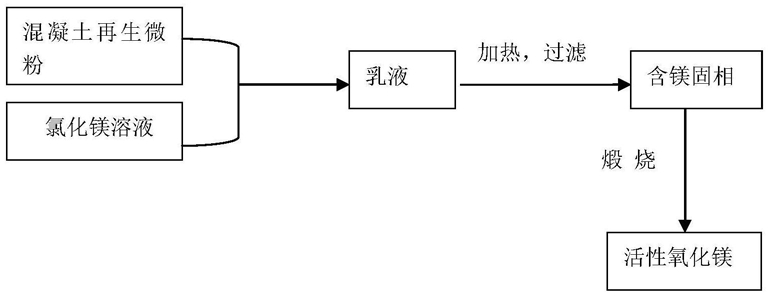

1.一种混凝土再生微粉生产镁水泥用活性氧化镁的方法，所述方法包括以下步骤：

1)乳液制备：

将50～100份混凝土再生微粉，与20～1000份氯化镁溶液混合得到乳浊液；

2)含镁固相制备：

乳浊液加热至100～200℃下反应0.5h～12h，反应后的乳浊液，经过滤后得到含镁固相；

3)得到镁水泥用活性氧化镁：

含镁固相在400～1000℃下煅烧1h～6h，得到镁水泥用活性氧化镁；

按质量百分比计，所述混凝土再生微粉化学组成为：CaO 47.3％、SiO2 36.5％、Al2O3

10.1％、MgO 2.5％、Fe2O3 1.6％、Na2O 0.3％、SO3 1.2％。

2.根据权利要求1所述混凝土再生微粉生产镁水泥用活性氧化镁的方法，其特征在于，所述的混凝土再生微粉为废旧混凝土经粉碎、过筛得到粒径小于0.15mm的粉末。

3.根据权利要求1所述混凝土再生微粉生产镁水泥用活性氧化镁的方法，其特征在于，所述的氯化镁溶液为盐湖提氯化钾副产氯化镁溶解所得的质量分数为10％～30％的溶液。
