1.一种地质聚合物透水砖，其特征在于，包括基层和饰面层，所述基层包括骨料A、胶凝材料A和激发剂，所述饰面层包括骨料B、胶凝材料B和激发剂。

2.根据权利要求1所述的地质聚合物透水砖，其特征在于，所述骨料A的质量分数为

78％～84％，所述胶凝材料A的质量分数为16％-24％，所述骨料A和胶凝材料A的质量分数之和为100％，所述基层中激发剂的质量为胶凝材料A质量的85％～95％。

3.根据权利要求1所述的地质聚合物透水砖，其特征在于，所述骨料A由两种粒径的碎石级配而成，一种碎石的粒径为4.75-9.5mm，质量分数为55％-65％；另一种碎石的粒径为

9.5-15mm，质量分数为35％-45％。

4.根据权利要求1所述的地质聚合物透水砖，其特征在于，所述胶凝材料A由粉煤灰和矿渣均匀混合配成，所述粉煤灰的质量分数为10％～14％，所述矿渣的质量分数为6％～

8％。

5.根据权利要求1所述的地质聚合物透水砖，其特征在于，所述骨料B的质量分数为

84％～88％，胶凝材料B的质量分数为12％-16％，所述骨料B和胶凝材料B的质量分数之和为100％，所述饰面层中激发剂的质量为胶凝材料B质量的80％～85％。

6.根据权利要求1所述的地质聚合物透水砖，其特征在于，所述骨料B由两种粒径的砂级配而成，一种砂的粒径为1-2mm，质量分数为15％-25％；另一种砂的粒径为2-4mm，质量分数为75％-85％。

7.根据权利要求1所述的地质聚合物透水砖，其特征在于，所述胶凝材料B由粉煤灰和矿渣均匀混合配成，所述粉煤灰的质量分数为8％～10％，所述矿渣的质量分数为4％～

6％。

8.根据权利要求1所述的地质聚合物透水砖，其特征在于，所述激发剂由以下质量分数的原料制备而成：氢氧化钠10％～13％，水玻璃87％～90％；所述氢氧化钠为化学纯，纯度大于等于99％，所述水玻璃的模数为3.1～3.4，所述水玻璃中二氧化硅含量大于等于26％，氧化钠含量大于等于8.2％。

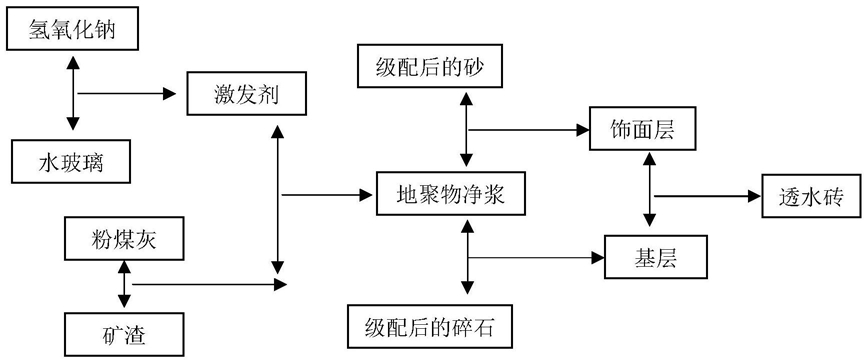

9.一种如权利要求1-8所述的地质聚合物透水砖的制备方法，其特征在于，包括以下步骤：(1)配制激发剂，并冷却，备用；

(2)按照配比将骨料A加入混凝土搅拌机中搅拌混合1min，加入胶凝材料A，与骨料A混合搅拌1min，再加入激发剂混合搅拌3min，即得到制备地质聚合物透水砖的基层原料；

(3)将步骤(2)制得的基层原料浇筑于模具中，并预留8-10mm的高度，将模具置于振动台上震动1-2秒，振平，即制成基层；

(4)按照配比将骨料B加入混凝土搅拌机中搅拌混合1min，加入胶凝材料B，与骨料B混合搅拌1min，再加入激发剂混合搅拌3min，即制得制备地质聚合物透水砖的饰面层原料；

(5)将步骤(4)制得的饰面层原料浇筑于步骤(3)制得的基层上方，并将表面压实抹平，即制得厚度为8-10mm的饰面层；

(6)将经过步骤(5)处理后的模具置于混凝土标准箱中养护2d，脱模，脱模之后继续在养护箱中养护7d，即制得地质聚合物透水砖。

10.根据权利要求9所述的地质聚合物透水砖的制备方法，其特征在于，所述步骤(1)中，按照激发剂的配比称量氢氧化钠，并将氢氧化钠溶于水玻璃中，搅拌均匀，即制得激发剂；所述步骤(5)中，饰面层的表面通过抹刀压实抹平。
