专利号: 2017104646543
申请人: 常州大学
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-08-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

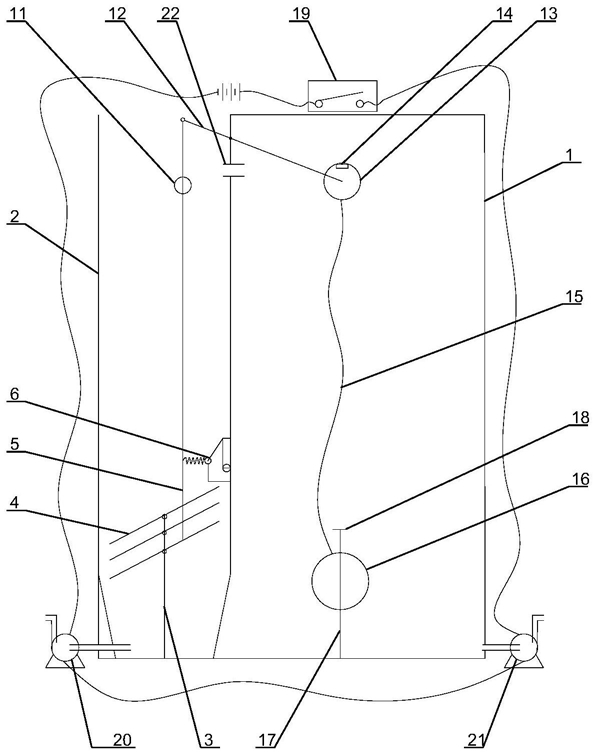

1.一种海绵城市用雨水储存装置,其特征在于,包括:相邻设置的具有相同高度的净化区和蓄水区,所述净化区的顶端敞口和底端封闭,所述蓄水区的顶端和底端均封闭;其中,所述净化区的底部侧壁设有第一出口,所述第一出口与排泥泵连接;

在所述净化区的底部沿中心轴线设置有向上的固定杆,所述固定杆的顶端设有沉积板,所述沉积板的横截面与其所在水平位置的净化区的横截面的大小和形状相同,所述沉积板上还连接有向上的第一连杆,所述第一连杆的底端与所述沉积板连接,所述第一连杆的顶端连接有杠杆的一端,所述杠杆经由设在所述净化区内靠近所述蓄水区的侧壁上的小孔延伸至所述蓄水区,所述第一连杆上固定有第一浮球;

在所述净化区内靠近所述蓄水区的侧壁上开设有门,所述门连接短杆,所述短杆的另一端接有弹簧,所述弹簧与所述第一连杆连接,所述弹簧与所述第一连杆的连接点高于所述固定杆的顶端,且低于所述门与所述短杆的连接点;所述弹簧与所述门的连接处通过在所述净化区内靠近所述蓄水区的侧壁上延伸出的支架固定;

所述净化区内靠近所述蓄水区的侧壁的上端设有开口,所述开口连通所述净化区和蓄水区;设在所述净化区内靠近所述蓄水区的侧壁上供所述杠杆穿过的所述小孔的位置高于所述开口的位置;

所述蓄水区的底部侧壁设有第二出口,所述第二出口与排水泵连接;

所述蓄水区的底部固定有向上的滑杆,所述滑杆的顶部设有限制装置,所述滑杆上还贯穿有金属浮球,所述金属浮球连接软绳的一端,所述软绳的另一端连接第二浮球,所述第二浮球的顶端固定有磁铁,所述第二浮球与所述杠杆的另一端连接;

在蓄水区的顶部对应于所述第二浮球的正上方的位置外设有带铁片的延时开关,所述延时开关用于控制所述排水泵和排泥泵的开关。

2.如权利要求1所述的海绵城市用雨水储存装置,其特征在于,所述净化区的底端为倒锥形沉淀区。

3.如权利要求1所述的海绵城市用雨水储存装置,其特征在于,所述第一浮球固定在所述第一连杆的中上端。

4.如权利要求1所述的海绵城市用雨水储存装置,其特征在于,所述沉积板的数量为三块,自上而下设置在所述的固定杆上。
