1.一种含纳米二氧化硅结构的水性封闭型聚异氰酸酯交联剂，其特征在于，具有如下结构式

式中，R1为 R2为

R3为 R4为

B为

M为

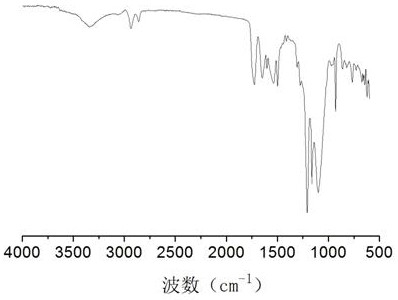

2.基于权利要求1所述的一种含纳米二氧化硅结构的水性封闭型聚异氰酸酯交联剂的制备方法，其特征在于，全程在氮气保护下，搅拌进行，且各组分按质量份数计称取加入反应体系，具体包括以下步骤：步骤1，将0.1～0.5份的二丁基二月桂酸锡，25.0～40.0份的N,N-二甲基乙酰胺和20.0～35.0份的二异氰酸酯加入到四口烧瓶中搅拌均匀，4～8min内升温至50～80℃得组分一；步骤2，向组分一中加入0.2～1.0份的纳米二氧化硅，保温反应0.5～1.5h得组分二；步骤3，在10～15min内向组分二中加入2.0～5.0份的离子型亲水扩链剂，调节温度为60～70℃，保温反应15～45min得组分三；步骤4，在10～15min内向组分三中加入2.0～12.0份非离子型亲水扩链剂和5.0～10.0份N,N-二甲基乙酰胺的混合溶液，于60～

70℃保温反应1.0～2.5h得组分四；步骤5，向组分四中加入8.0～20.0份封闭剂，于60～90℃保温反应2.0～4.0h后，降温至30℃时2.0～6.0份的有机碱，搅拌20～60min，即可。

3.根据权利要求2所述的一种含纳米二氧化硅结构的水性封闭型聚异氰酸酯交联剂的制备方法，其特征在于，步骤1中二异氰酸酯为六亚甲基二异氰酸酯、甲苯二异氰酸酯、异佛尔酮二异氰酸酯或二环己基甲烷二异氰酸酯中一种。

4.根据权利要求2所述的一种含纳米二氧化硅结构的水性封闭型聚异氰酸酯交联剂的制备方法，其特征在于，步骤3中离子型亲水扩链剂为2,2-二羟甲基丙酸或2,2-二羟甲基丁酸。

5.根据权利要求2所述的一种含纳米二氧化硅结构的水性封闭型聚异氰酸酯交联剂的制备方法，其特征在于，步骤4中非离子型亲水扩链剂为聚乙二醇200、聚乙二醇400、聚乙二醇600、聚乙二醇800、聚乙二醇1000、聚四氢呋喃二醇200、聚四氢呋喃二醇400、聚四氢呋喃二醇600、聚四氢呋喃二醇800、聚四氢呋喃二醇1000、聚己内酯二醇400、聚己内酯二醇600、聚己内酯二醇800或聚己内酯二醇1000。

6.根据权利要求2所述的一种含纳米二氧化硅结构的水性封闭型聚异氰酸酯交联剂的制备方法，其特征在于，步骤5中封闭剂为3,5-二甲基吡唑、三氮唑、丁酮肟、咪唑或己内酰胺；有机碱选自三乙胺、三乙醇胺或N-甲基二乙醇胺。
