1.一种氮化碳修饰二氧化钛纳米管光阳极的方法，其特征在于，采用氮气中煅烧的方法，使阳极氧化的二氧化钛纳米管光阳极管壁管径内外生长一层氮化碳，提高其光电性能，其特征在于，包括以下步骤：步骤1)阳极氧化的工作电极采用纯钛片(99％)，对电极为铂片，以含氟化铵，水，丙三醇的溶液为电解液，阳极氧化得到二氧化钛纳米管。

步骤2)称取摩尔比相同的三聚氰酸、三聚氰胺，置于去离子水中进行搅拌，得到三聚氰酸和三聚氰胺的混合物。

步骤3)称取一定量的混合物均匀铺在两片未煅烧的二氧化钛纳米管之间，在氮气中

550℃下煅烧，得到氮化碳修饰的二氧化钛纳米管光阳极。

2.如权利要求1所述的氮化碳修饰二氧化钛纳米管光阳极的方法，其特征在于：氟化铵溶液的浓度为0.3～0.7wt％。

3.如权利要求1所述的氮化碳修饰二氧化钛纳米管阳极的方法，其特征在于：氟化铵溶液中丙三醇与水的体积比为4:1。

4.如权利要求1所述的氮化碳修饰二氧化钛纳米管光阳极的方法，其特征在于：阳极氧化电压为10～50V。

5.如权利要求1所述的氮化碳修饰二氧化钛纳米管光阳极的方法，其特征在于：所用制备氮化碳的前体材料为三聚氰胺、三聚氰酸、尿素中的一种或多种混合。

6.如权利要求1所述的氮化碳修饰二氧化钛纳米管光阳极的方法，其特征在于：两种前体材料混合时的比例为0:1至1:0之间。

7.如权利要求1所述的氮化碳修饰二氧化钛纳米管光阳极的方法，其特征在于：煅烧温度550℃。

8.如权利要求1所述的氮化碳修饰二氧化钛纳米管光阳极的方法，其特征在于：煅烧气氛为氮气中。

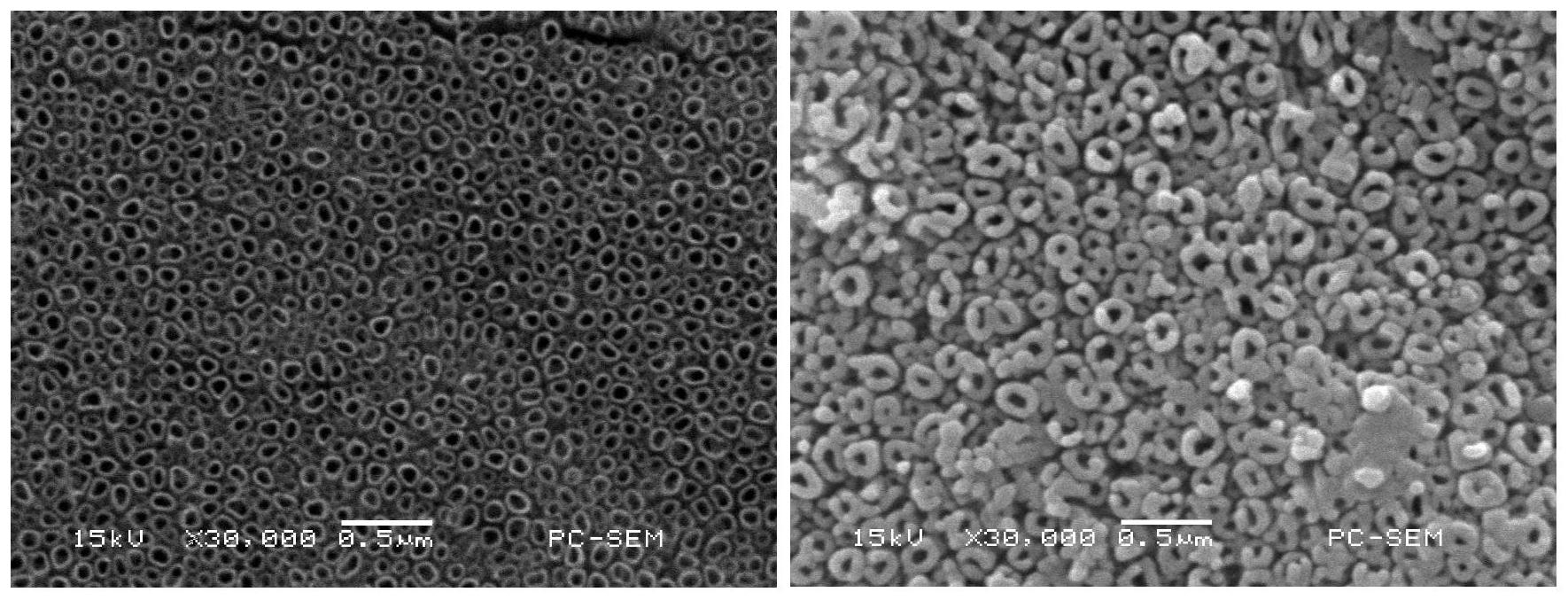

9.如权利要求1所述的氮化碳修饰二氧化钛纳米管光阳极的方法，其特征在于：具有明显的核壳结构。
