专利号: 2017104197243
申请人: 安徽瑞联节能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-06-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

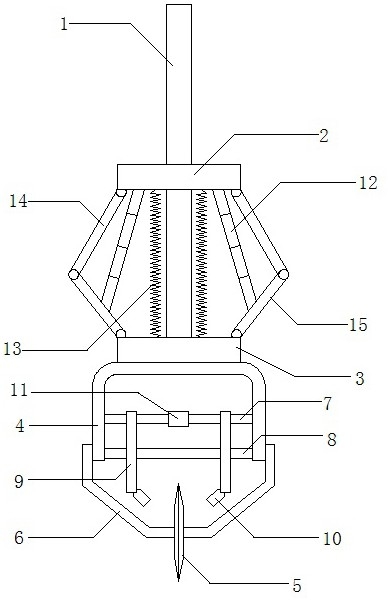

1.一种用于大理石的切割刀头,包括切割支撑架与切割刀头,其特征在于:所述切割支撑架包括支撑杆(1)、支撑盘(2)、缓冲件以及从动盘(3);所述支撑杆(1)的中部固定安装有支撑盘(2);所述从动盘(3)滑动安装于支撑杆(1)的底部,并通过缓冲件与支撑盘(2)相连;

所述切割刀头包括刀头架(4)、刀片(5)、连接杆(6)、丝杠(7)、滑杆(8)、安装杆(9)以及喷头(10);所述刀头架(4)为开口向下的U形架,安装于从动盘(3)的底部;所述连接杆(6)的数量为两个,分别向下固定于刀头架(4)的两端;所述刀片(5)配合安装于两个连接杆(6)的底端连接处;所述丝杠(7)以及滑杆(8)分别安装于刀头架(4)的中部以及底部,丝杠(7)中部配合安装有丝杠螺母(11);所述丝杠螺母(11)两侧螺纹反向设置;所述安装杆(9)的数量也为两个,两个安装杆(9)的顶端安装于丝杠螺母(11)的两侧,底端套设于滑杆(8)表面,并向下安装喷头(10)。

2.根据权利要求1所述的一种用于大理石的切割刀头,其特征在于:所述缓冲件包括缓冲连接杆、液压杆(12)以及钢制弹簧(13);所述缓冲连接杆包括上缓冲杆(14)与下缓冲杆(15);所述上缓冲杆(14)向外倾斜、并均匀固定于支撑盘(2)的底部;所述下缓冲杆(15)的两端分别转动连接于上缓冲杆(14)的底端以及从动盘(3)的边缘;所述液压杆(12)的一端安装于支撑盘(2)的底部,另一端与下缓冲杆(15)的中部转动连接;所述钢制弹簧(13)的两端分别与支撑盘(2)的底部以及从动盘(3)的顶部相连。

3.根据权利要求1所述的一种用于大理石的切割刀头,其特征在于:所述喷头(10)包括上喷头(16)与下喷头(17);所述上喷头(16)的顶部沿轴向向下设有呈喇叭状的上喷腔(18);所述上喷腔(18)连通有注水管(19);所述下喷头(17)的底部向内设有内球面状的下喷腔(20);所述下喷腔(20)与上喷腔(18)相连通。

4.根据权利要求3所述的一种用于大理石的切割刀头,其特征在于:所述上喷腔(18)直径较小一端位于下侧,与下喷腔(20)相连通,并且上喷腔(18)中配合安装有旋流芯(21)。

5.根据权利要求3所述的一种用于大理石的切割刀头,其特征在于:所述下喷腔(20)的表面均匀设有下喷孔(22);所述下喷孔(22)与上喷腔(18)相连通。

6.根据权利要求1所述的一种用于大理石的切割刀头,其特征在于:所述丝杠(7)位于丝杠螺母(11)两侧对称设有丝杠凹槽;所述安装杆(9)的顶端配合安装于丝杠凹槽中。
