1.一种纳米碳增强的木素基复合吸附剂的制备方法，其特征在于，步骤如下：步骤1、室温下，称取碳球分散到去离子水中，再向其中加入木质素磺酸盐，继续超声溶解，得到混合液A；

步骤2、将混合液A在60℃下水浴回流，然后逐滴加入交联剂，磁力搅拌，继续水浴回流

2h，反应结束后，过滤，去离子水洗涤，得到沉淀物；

步骤3、将步骤2得到的沉淀物分散到去离子水A中，再加入三乙烯四胺，得到混合液B；

将混合液B在60℃下水浴回流，然后向其中逐滴加入交联剂，再加入去离子水B，磁力搅拌，继续水浴回流，反应结束后，过滤，去离子水洗涤，得到灰褐色沉淀，真空干燥，研磨得纳米碳增强的木素基复合吸附剂；步骤 1 中，所述混合液 A 中，所使用的碳球、去离子水和木质素磺酸盐的用量比为 0.1 0.3g：70mL：4g，所述木质素磺酸盐为木质素磺酸钙。

~

2.根据权利要求1所述的一种纳米碳增强的木素基复合吸附剂的制备方法，其特征在于，步骤1中，所述碳球的制备方法如下：将0.55mol/L的葡萄糖溶液转移到聚四氟乙烯内衬的高压反应釜中，180℃下反应12h，反应完毕后，过滤，去离子水洗涤，60℃下真空干燥过夜，研磨得到褐色粉末即为碳球。

3.根据权利要求1所述的一种纳米碳增强的木素基复合吸附剂的制备方法，其特征在于，步骤2中，所述混合液A在60℃下水浴回流的时间为1h；加入交联剂后继续水浴回流的时间为2h。

4.根据权利要求1或3所述的一种纳米碳增强的木素基复合吸附剂的制备方法，其特征在于，步骤2中，所述交联剂为戊二醛，所述交联剂与混合液A的体积比为1mL 9mL：70mL。

~

5.根据权利要求1所述的一种纳米碳增强的木素基复合吸附剂的制备方法，其特征在于，步骤3中，所述去离子水A、三乙烯四胺、交联剂、去离子水B的体积比70mL：6mL：5mL：

19mL。

6.根据权利要求1所述的一种纳米碳增强的木素基复合吸附剂的制备方法，其特征在于，步骤3中，所述混合液B在60℃下水浴回流的时间为30min，所述继续水浴回流的时间为

2.5h。

7.根据权利要求1或5任意一项所述的一种纳米碳增强的木素基复合吸附剂的制备方法，其特征在于，步骤3中，所述交联剂为戊二醛，所述交联剂与混合液B的体积比为5mL：

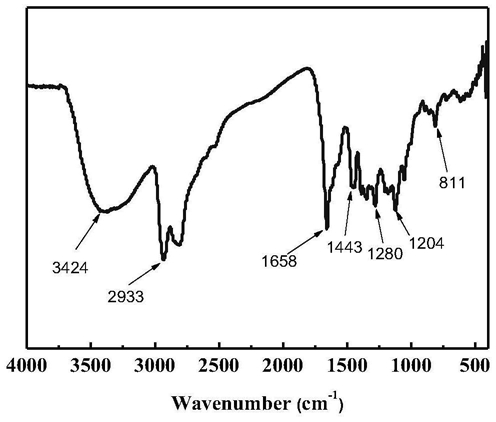

76mL。
