专利号: 201710407608X
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

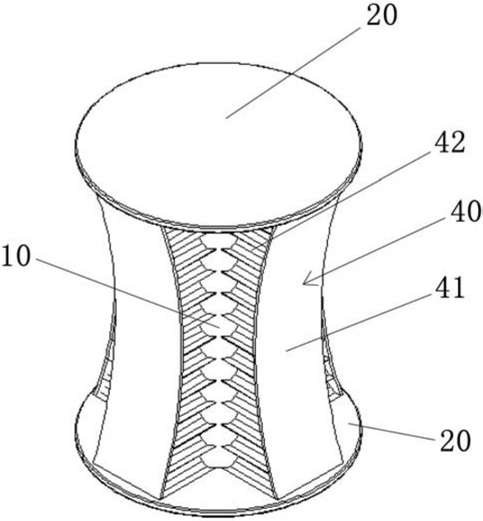

1.具有负泊松比特性的缓冲吸能装置,其特征在于:包括:

一管体单元(10),它包括两内外套接的管体(11)和一设在该两管体(11)之间的吸能材料部(12);该两管体(11)都为圆管且同轴布置;

两支撑座(20),该两支撑座(20)分别固接在管体单元(10)两端口;

一弹性体(30),它设于管体单元(10)之位于内侧的管体(11)内且两端能分别顶抵作用在两支撑座(20);及至少两蜂窝材料单元(40),该蜂窝材料单元(40)包括弧形板(41)和蜂窝材料部(42),该弧形板(41)两端分别固接在两支撑座(20)且弧形开口朝外,该蜂窝材料部(42)固设在弧形板(41)背面和该管体单元(10)之位于外侧的管体(11)外壁之间;

还包括两位于管体单元(10)之位于内侧的管体(11)内的支撑管(31),该两支撑管(31)一端分别固接在两支撑座(20)之相面向面,该支撑管(31)另一端固接有顶板(32),该弹性体(30)两端分别顶抵靠接在该两顶板(32)。

2.根据权利要求1所述的具有负泊松比特性的缓冲吸能装置,其特征在于:该管体(11)、支撑座(20)的材料都选用铝合金。

3.根据权利要求1所述的具有负泊松比特性的缓冲吸能装置,其特征在于:该吸能材料部(12)选用泡沫材料,该泡沫材料固定在两管体(11)之间。

4.根据权利要求3所述的具有负泊松比特性的缓冲吸能装置,其特征在于:该泡沫材料选用铝泡沫。

5.根据权利要求1或2或3或4所述的具有负泊松比特性的缓冲吸能装置,其特征在于:该蜂窝材料部(42)的蜂窝为多边形蜂窝状,该多边形蜂窝状中每边之厚度由每边中部至每边端部逐渐增厚。

6.根据权利要求1或2或3或4所述的具有负泊松比特性的缓冲吸能装置,其特征在于:该蜂窝材料单元(40)个数为至少三个,该至少三个蜂窝材料单元(40)阵列布置在管体单元(10)之外。

7.根据权利要求1或2或3或4所述的具有负泊松比特性的缓冲吸能装置,其特征在于:该蜂窝材料单元(40)的蜂窝材料部(42)和该管体单元(10)之位于外侧的管体(11)外壁吻合固接,该蜂窝材料部(42)和该弧形板(41)背面吻合固接。

8.根据权利要求1或2或3或4所述的具有负泊松比特性的缓冲吸能装置,其特征在于:该弧形板(41)由矩形不锈钢板通过卷轧制成,该蜂窝材料部(42)的蜂窝房孔垂直管体单元(10)的轴线。
