专利号: 2017103999393
申请人: 铜仁市万山区丹凤朱砂工艺品研发检测鉴定中心有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 控制;调节
更新日期:2025-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

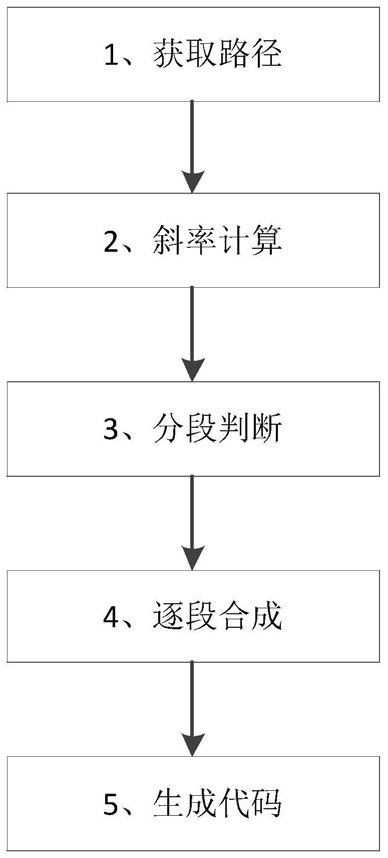

1.一种根据加工路径生成操作代码的方法,其特征在于:包含如下步骤:①获取路径:从系统中通过函数调用的方式从传入参数中获取加工曲线路径集;

②斜率计算:对加工曲线路径集中每一曲线交接位置,计算斜率以形成斜率集;

③分段判断:对加工曲线路径集中每一曲线分别判断加工方案可能性,并选取可能性计算结果最高的加工方案作为选定方案;

④逐段合成:根据每相邻两段选定方案以及斜率集中对应的斜率计算结果,计算出交接方案;

⑤生成代码:对应选定方案及交接方案生成操作代码,并将操作代码返回。

2.如权利要求1所述的根据加工路径生成操作代码的方法,其特征在于:所述加工曲线路径集为多条曲线按序排列形成的集合。

3.如权利要求1所述的根据加工路径生成操作代码的方法,其特征在于:所述步骤①~⑤封装为C语言函数库。

4.如权利要求2所述的根据加工路径生成操作代码的方法,其特征在于:所述多条曲线,均为一元二次方程曲线。

5.如权利要求1所述的根据加工路径生成操作代码的方法,其特征在于:所述选定方案包括加工工具和加工路径。

6.如权利要求1所述的根据加工路径生成操作代码的方法,其特征在于:所述计算交接方案采取如下步骤:

4.1、取两相邻曲线的相邻端点为交接端点;

4.2、以逼近法,在遍历斜率直线上于交接端点之间位置上取点,使得交接端点和该取点的三点确定的弧线能与两相邻曲线相切;

4.3、以弧线为加工操作路径,以选定方案中的加工工具分别两次经加工操作路径,作为交接方案。

7.如权利要求6所述的根据加工路径生成操作代码的方法,其特征在于:所述斜率直线为以斜率计算结果为比例系数的一次函数。
