专利号: 2017103951252
申请人: 新昌县澄潭镇艺林机械厂
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2025-01-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

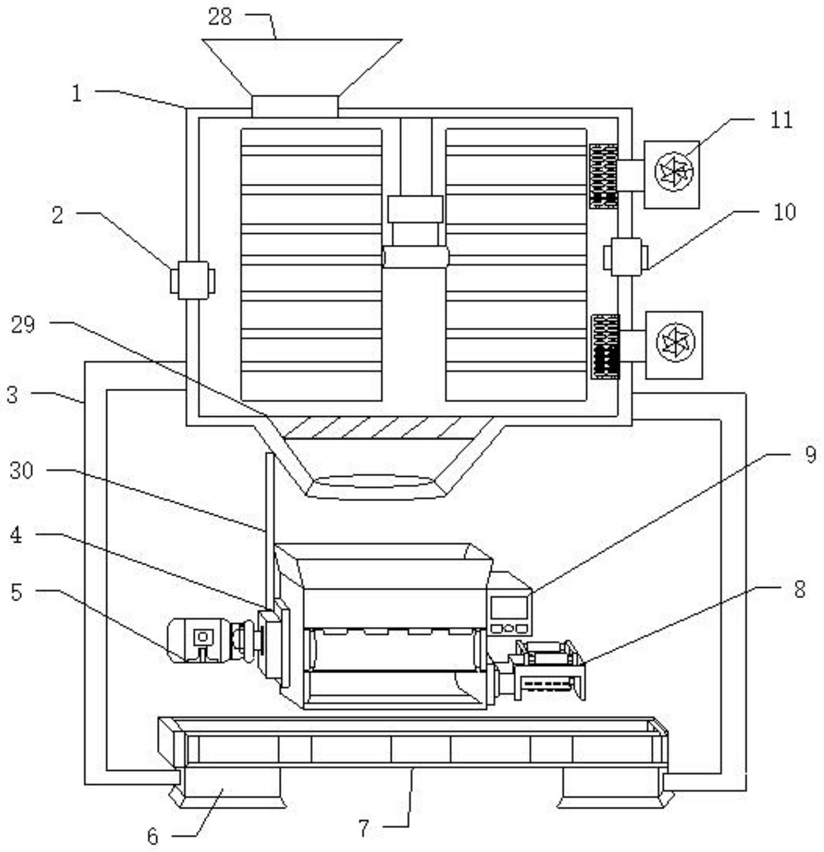

1.一种白芷烘干自动均匀输送机,其特征在于:包括烘干机(1),所述烘干机(1)的一端固定对称安装有风机(11),所述风机(11)之间固定设有进气孔(10),所述烘干机(1)另一端固定设有出气孔(2),所述烘干机(1)包括第二电动机(12)、转轴(13)、烘烤板(14)、烘烤架(15)、输送口(16)和电加热器(17),所述烘干机(1)内部上端固定连接有支撑柱(18),所述第二电动机(12)固定安装在支撑柱(18)的下端,所述转轴(13)转动安装在第二电动机(12)的下端,所述烘烤架(15)固定对称安装在转轴(13)的两端,所述烘烤板(14)固定安装在烘烤架(15)内部,所述电加热器(17)固定安装在烘烤架(15)的一侧,所述输送口(16)设在烘烤架(15)的下方,所述烘干机(1)两端固定连接有支撑架(3),所述烘干机(1)的下方固定安装有输送箱(9),所述输送箱(9)包括均匀掉落箱(19)、中空转棍(20)、操控板(21)和进料斗(22),所述进料斗(22)固定安装在均匀掉落箱(19)的上端,所述中空转棍(20)转动安装在均匀掉落箱(19)的内部,所述输送箱(9)左端固定安装有减速器(4),所述减速器(4)左端固定安装有第一电动机(5),所述操控板(21)下方滑动安装有摊平辊(8),所述摊平辊(8)包括转辊(23)、手把(24)和固定滑动架(25),所述手把(24)固定安装在固定滑动架(25)的一侧,所述转辊(23)转动安装在手把(24)的下方,所述输送箱(9)下方固定安装有输送架(7),所述输送架(7)包括输送带(26)和输送挡板(27),所述输送挡板(27)固定安装在输送架(7)的两侧,所述输送带(26)转动安装在输送架(7)的中部底端,所述输送架(7)下端对称固定安装有支撑台(6),所述输送口(16)内还设置有一转动的送料控制盘(29),所述送料控制盘(29)控制所述输送口(16)闭合,所述减速器(4)同时控制所述送料控制盘(29)转动,所述第二电动机(12)的转动带动所述烘烤架(15)摆动。

2.根据权利要求1所述的一种白芷烘干自动均匀输送机,其特征在于:所述输送口(16)内包括有一设在所述烘干机(1)上的第一凹槽(39),所述送料控制盘(29在所述第一凹槽(39)内转动,所述减速器(4)内设置有一转动的第二转轴(31),所述第二转轴(31)上设置有一第一锥齿轮(32),所述减速器(4)内还设置有一与所述第二转轴(31)相对应垂直转动的第一转轴(30),所述第一转轴(30)的一端设置有一与所述第一锥齿轮(32)相对应啮合连接的第二锥齿轮(33),所述第一转轴(30)的另一端在所述第一凹槽(39)内转动,且所述第一转轴(30)的另一端设置有一第三锥齿轮(35),所述送料控制盘(29上设置有与所述第三锥齿轮(35)相对应啮合连接的齿槽,所述输送口(16)内还设置有一连接在所述烘干机(1)上的连接支架(36),所述连接支架(36)上垂直连接有一支撑架(37),所述支撑架(37)上设置有一转动盘(38),所述送料控制盘(29)上设置有一与所述转动盘(38相对应的第二凹槽(41),所述转动盘(38)在所述第二凹槽(41)内转动,且所述转动盘(38)与所述送料控制盘(29)上分别设置有相对应的排料口(48)。

3.根据权利要求1所述的一种白芷烘干自动均匀输送机,其特征在于:所述支撑柱(18)内设置有一转动腔(44),所述第二电动机(12)上设置有一第三转轴(43),所述支撑柱(18)上设置有一与所述转动腔(44)相对应连通的第一滑孔(40),所述第三转轴(43)在所述第一滑孔(40)内滑动,所述转轴(13)对应连接在所述第三转轴(43)上,且所述第三转轴(43)上还连接有一在所述转动腔(44内滑动的顶压块(45,所述转动腔(44内包括有一圈设置在所述支撑柱(18)上的转动凹槽(46),所述顶压块(45)上对应连接有一圈相对应的转动凸块(47),所述转动凹槽(46与所述转动凸块(47)分别呈半圆形设置,且所述转动凸块(47)在所述转动凹槽(46)内转动,所述转动腔(44)内还设置有一顶压所述顶压块(45)的第一弹簧(42),所述烘烤架(15)上设置有与所述烘烤板(14)相对应的散热孔(34)。

4.根据权利要求1所述的一种白芷烘干自动均匀输送机,其特征在于:所述烘干机上对应连接有一与所述烘烤架(15)相对应的进料口(28),所述烘干机(1)通过支撑架(3)与支撑(6)相固定连接。

5.根据权利要求1所述的一种白芷烘干自动均匀输送机,其特征在于:所述输送口(16)位于进料斗(22)的正上方。

6.根据权利要求1所述的一种白芷烘干自动均匀输送机,其特征在于:所述中空转棍(20)四周均匀对称设有槽孔,且中空转棍(20)内部为中空。

7.根据权利要求1所述的一种白芷烘干自动均匀输送机,其特征在于:所述中空转棍(20)下方固定安装有出料斗。

8.根据权利要求1所述的一种白芷烘干自动均匀输送机,其特征在于:所述操控板(21)固定安装在均匀掉落箱(19)的右端。

9.根据权利要求1所述的一种白芷烘干自动均匀输送机,其特征在于:所述输送架(7)端头设有出口。
