1.一种外加磁场作用下的c-轴取向型Zn-ZSM-5分子筛的合成方法，其特征是：

一、silicalite-1晶种制备：a、将硅源、模板剂和去离子水混合均匀，形成具有如下摩尔配比的混合物，模板剂：SiO2：H2O＝1：(20～40)：(70～100)，对混合物进行老化；b、将步骤a中老化后的凝胶转入晶化釜进行晶化，得到预制晶种悬浮液；

二、混合凝胶制备：将硅源、铝源、碱源、锌源和去离子水混合均匀，形成具有如下摩尔配比的初始凝胶混合物，SiO2：Al2O3：Na2O：ZnO：H2O＝(100～150)：(2～4)：6：1：(900～

1500)；向初始凝胶混合物中添加预制晶种悬浮液，搅拌均匀；

三、老化：将步骤二得到的混合物玻璃容器置于恒温浴槽中，向混合物中加入模板剂，恒温浴槽外加外加磁场，并连续缓慢搅拌下老化24-36h；

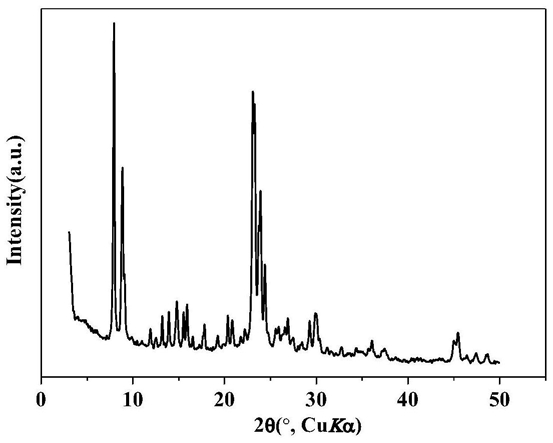

四、晶化：将老化后的混合物转入晶化釜中进行晶化，自然冷却至室温，然后进行过滤、洗涤，干燥、煅烧得到具有c-轴向结构的Zn-ZSM-5分子筛。

2.根据权利要求1所述的一种外加磁场作用下的c-轴取向型Zn-ZSM-5分子筛的合成方法，其特征是：步骤一中，晶化条件，晶化温度为80～120℃，晶化时间为4～8h，晶化温度为不能高于120℃，晶化温度选取较高时其晶化时间应缩短，以控制得到的晶种悬浮液中的晶种粒度小于30nm。

3.根据权利要求1所述的一种外加磁场作用下的c-轴取向型Zn-ZSM-5分子筛的合成方法，其特征是：步骤一和步骤二中，硅源为硅溶胶、硅凝胶、正硅酸乙酯、正硅酸甲酯中一种或几种；模板剂为四丙基氢氧化铵、四丙基溴化铵、1,6-己二胺、正丁胺中一种或几种；步骤二中铝源为异丙醇铝、硝酸铝、偏铝酸钠和硫酸铝中一种或几种；锌源为硝酸锌，氯化锌或硫酸锌中的一种。

4.根据权利要求1所述的一种外加磁场作用下的c-轴取向型Zn-ZSM-5分子筛的合成方法，其特征是：步骤二中，晶种添加量为1％～10％，晶种悬浮液质量与初始凝胶混合物中SiO2的质量比。

5.根据权利要求1所述的一种外加磁场作用下的c-轴取向型Zn-ZSM-5分子筛的合成方法，其特征是：步骤三中，外加磁场的强度为30mT～60mT。

6.根据权利要求1所述的一种外加磁场作用下的c-轴取向型Zn-ZSM-5分子筛的合成方法，其特征是：步骤三中，以20-60转/分钟连续缓慢搅拌。

7.根据权利要求1所述的一种外加磁场作用下的c-轴取向型Zn-ZSM-5分子筛的合成方法，其特征是：步骤四中，晶化条件为晶化温度为140～170℃，晶化时间为10～24h；其中，晶化温度不能超过170℃。
