1.一种中温无铅透明陶瓷釉，其特征在于，其主要成分由如下重量份的原料组成：硅酸钠40～46份、氧化钙3～5份、氧化镁5～8份、碳酸钠3～5份、氧化硼10～15份、硼砂5～7份、氧化锌3～5份、聚乙二醇10～15份。

2.一种制备如权利要求1所述中温无铅透明陶瓷釉的方法，其特征在于，步骤如下：

1)、按重量份称取硅酸钠、氧化钙、氧化镁、碳酸钠、氧化硼、硼砂、氧化锌和聚乙二醇于烧瓶中，在搅拌器上搅拌混合；

2)、向烧瓶加入25～35重量份水，在恒温50～80℃下回流、搅拌24小时；

3)、将回流的产品冷却至室温，即得透明陶瓷釉。

3.如权利要求2所述的制备方法，其特征在于，硅酸钠、氧化钙、氧化镁、碳酸钠、氧化硼、硼砂和氧化锌的平均粒径为150～500nm。

4.一种使用如权利要求2所述方法制备的中温无铅透明陶瓷釉对陶瓷瓷坯体施釉的方法，其特征在于，步骤如下：

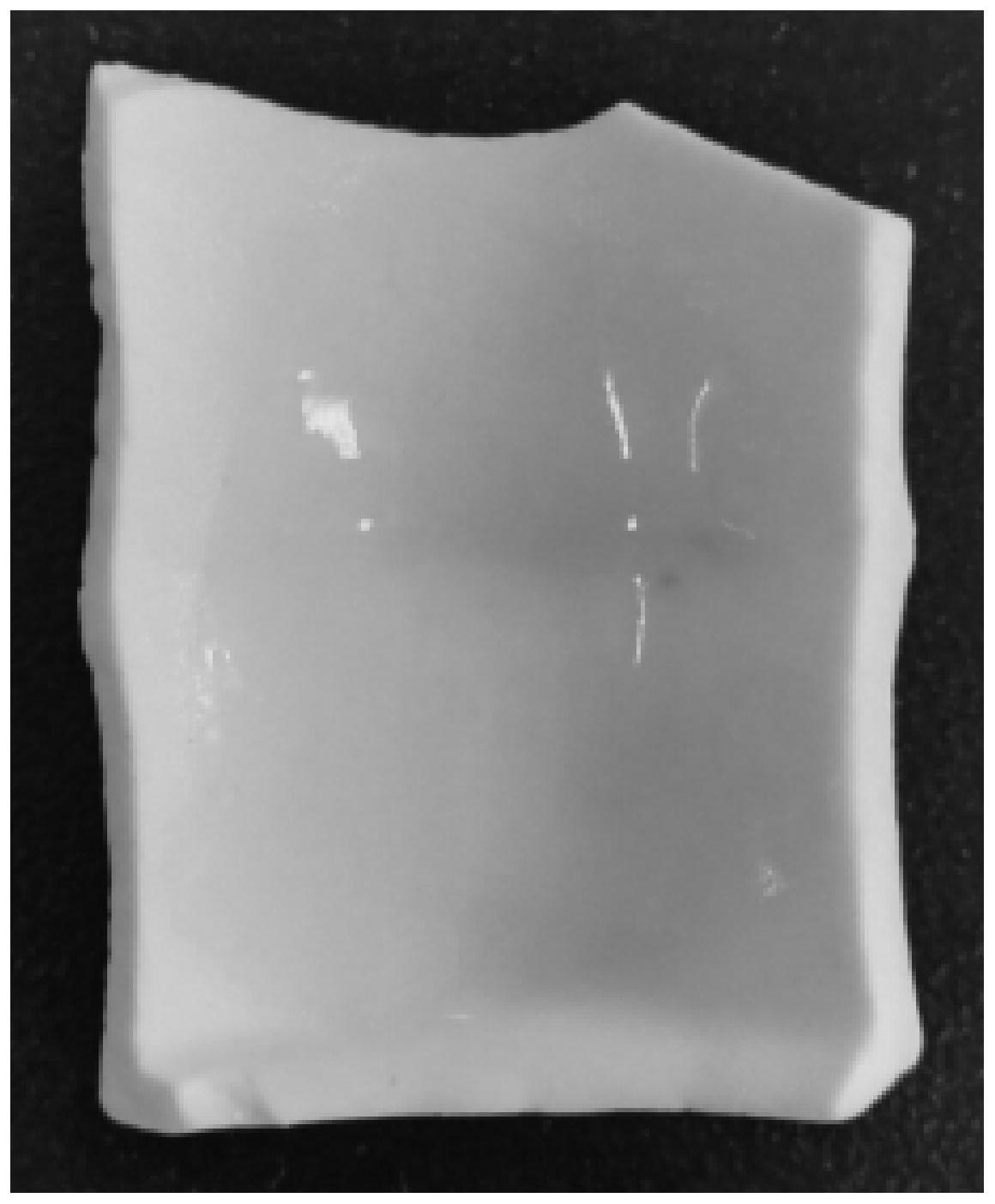

1)、在烧制好的瓷坯体表面施中温无铅透明陶瓷釉；

2)、将上釉好的瓷坯体放入窑内烧制。

5.如权利要求4所述的施釉方法，其特征在于，烧制工艺为：先在350～450℃下煅烧60分钟，然后在800～900℃下煅烧3小时，最后在1150～1280℃下煅烧2小时，自然冷却到室温。
