专利号: 2017103707696
申请人: 上海明奥环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

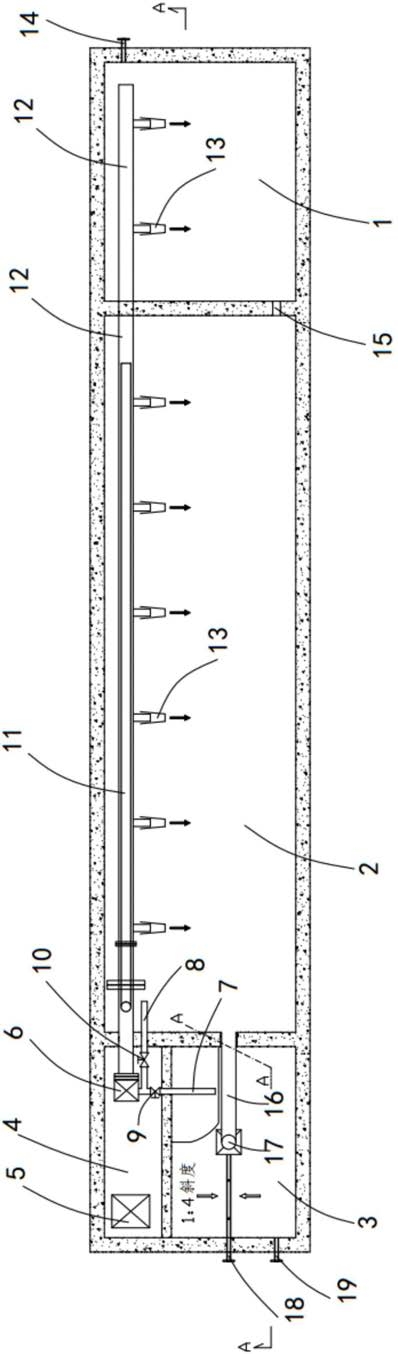

1.一种射流曝气式A/O一体化污水处理装置,包括A池(1)、O池(2)、沉淀池(3)和机房室(4),其特征在于,所述A池(1)与O池(2)之间通过池体间的溢流槽(15)相连通,所述O池(2)通过其末端的过水管道(16)与所述沉淀池(3)内的竖流中心管(17)相连通;所述A池(1)和O池(2)的底部设置有若干射流喷嘴(13),所述射流喷嘴(13)通过主水管(12)与循环泵(6)相连接,所述循环泵(6)分别从所述O池(2)和沉淀池(3)进行取水,并通过所述射流喷嘴(13)分别向A池(1)和O池(2)内喷水;所述O池(2)内的射流喷嘴(13)均通过主气管(11)与鼓风机(5)连接,以及所述A池(1)内的射流喷嘴(13)不连接所述鼓风机(5);

所述射流喷嘴(13)均匀平行地设置在所述A池(1)和O池(2)的池底边缘位置,其喷射方向与主水管垂直,并斜向下与水平方向呈30‑45°夹角;

所述循环泵(6)的进水口分别通过回流污泥管(7)和循环污水管(8)与所述 O池(2)和所述沉淀池(3)连通。

2.根据权利要求1所述的射流曝气式A/O一体化污水处理装置,其特征在于,所述射流喷嘴(13)距离池底的间距大于等于30cm,相邻所述射流喷嘴(13)之间的间距为1‑2米。

3.根据权利要求1所述的射流曝气式A/O一体化污水处理装置,其特征在于,所述沉淀池(3)采用竖流式沉淀池结构,其底部设置有排泥管(18),其上部设置有清水出口管(19)。

4.根据权利要求1所述的射流曝气式A/O一体化污水处理装置,其特征在于,在所述O池(2)内,所述射流喷嘴(13)的气、水流量体积比为2:1‑3:1。

5.根据权利要求1所述的射流曝气式A/O一体化污水处理装置,其特征在于,所述回流污泥管(7)上装设有第一流量调节阀(9),所述循环污水管(8)上装设有第二流量调节阀(10)。

6.根据权利要求1所述的射流曝气式A/O一体化污水处理装置,其特征在于,所述主水管(12)铺设在所述A池(1)和O池(2)的底部边缘位置,并以安装在其上的所述射流喷嘴(13)作为出水口。

7.根据权利要求1所述的射流曝气式A/O一体化污水处理装置,其特征在于,所述O池(2)内的射流喷嘴(13)分别通过气流导管(20)与所述主气管(11)连接。

8.根据权利要求1所述的射流曝气式A/O一体化污水处理装置,其特征在于,所述沉淀池(3)底部呈V型槽结构,其两侧坡面斜度为1:2‑1:6。

9.一种根据权利要求1所述的射流曝气式A/O一体化污水处理装置的污水处理方法,其特征在于,包括如下步骤:步骤1:污水通过污水进水管道进入A池,然后经溢流槽进入O池;

步骤2:O池含泥污水通过过水管道流入沉淀池的竖流中心管;

步骤3:含泥污水在竖流中心管流内沉淀分离后进入沉淀池,污泥沉降至沉淀池底部经排泥管排出,上清液通过清水出口管流出;

步骤4:循环泵将O池的含泥污水及沉淀池内的污泥抽出,风机将空气通过气流导管导入O池的主水管,在主水管内给含泥污水增氧,增氧后的含泥污水通过射流喷嘴进入O池,而铺设在A池的射流喷嘴将含泥污水喷出,带动A池的搅拌和污泥的回流。
