专利号: 2017103612094
申请人: 温州华菲食品机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

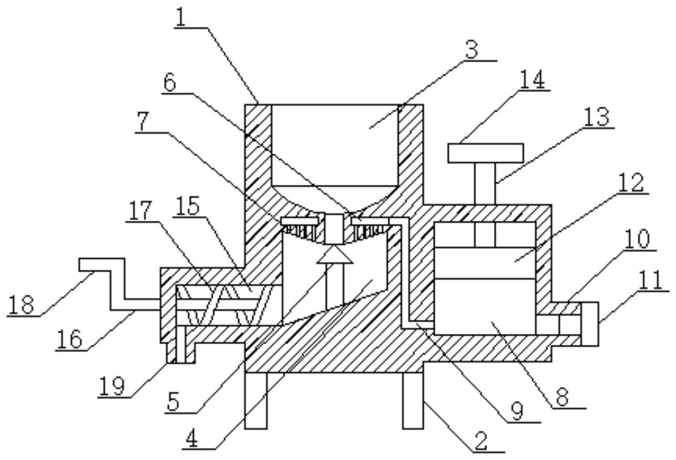

1.一种材料添加剂用添加器,包括底部设置有支腿(2)的中空壳体(1),其特征在于:所述中空壳体(1)的内部设置有位于顶部的原料储存室(3)和位于原料储存室(3)正下方的混合室(4),所述中空壳体(1)的内部设置有连通原料储存室(3)和混合室(4)的连通管道结构,所述原料储存室(3)的底部为弧形结构,所述原料储存室(3)和混合室(4)之间设置有药剂集中室(6),所述中空结构(1)的内部设置有连通药剂集中室(6)和混合室(4)的多个通孔结构(7),所述混合室(4)底部的中心设置有与其一体式结构的分散装置(5),所述中空壳体(1)的侧面设置有一与其一体式结构的送料管道(19),所述送料管道(19)的内部为送料空间(15),且所述送料管道(19)的内部连通所述混合室(4),所述送料管道(19)的中心被一旋转轴(16)所贯穿,且所述旋转轴(16)在位于所述送料管道(19)内部的轴体表面固定一螺旋叶片(17),所述旋转轴(16)外部的一端固定一手轮杆(18),所述送料管道(19)的底部设置有排放管道,所述中空壳体(1)的侧面的内部设置有添加剂储存室(8),所述添加剂储存室(8)的侧面设置一连通添加剂储存室(8)内部的注入管道(10),且所述注入管道(10)的内部插入一可插拔的柱塞(11),所述中空壳体(1)的内部设置有连通添加剂储存室(8)侧面底部和药剂集中室(6)的输入孔(9),所述添加剂储存室(8)的内部安放一阀芯板(12),所述阀芯板(12)上表面的中心设置有推杆(13),且所述推杆(13)的顶部在位于添加剂储存室(8)的上方设置一施力板(14)。

2.根据权利要求1所述的一种材料添加剂用添加器,其特征在于:位于所述中空壳体(1)内部的通孔结构(7)均匀分布在所述药剂集中室(6)的底部。

3.根据权利要求2所述的一种材料添加剂用添加器,其特征在于:所述通孔结构(7)以连通原料储存室(3)和混合室(4)的连通管道结构为圆心设置。

4.根据权利要求3所述的一种材料添加剂用添加器,其特征在于:所述连通管道结构的轴心线和所述分散装置(5)的轴心线处于同一垂线上。

5.根据权利要求4所述的一种材料添加剂用添加器,其特征在于:所述分散装置(5)包括位于顶部的圆锥形结构和位于底部的杆体结构。

6.根据权利要求5所述的一种材料添加剂用添加器,其特征在于:所述圆锥形结构和所述杆体结构为一体式结构,且所述圆锥形结构的尖端处于连通管道结构的中心处。

7.根据权利要求6所述的一种材料添加剂用添加器,其特征在于:所述分散装置(5)所处的混合室(4)的底部为斜坡形结构。

8.根据权利要求7所述的一种材料添加剂用添加器,其特征在于:所述混合室(4)侧面的底部和送料管道(19)的内部连通。
