专利号: 2017103606750
申请人: 东北电力大学
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

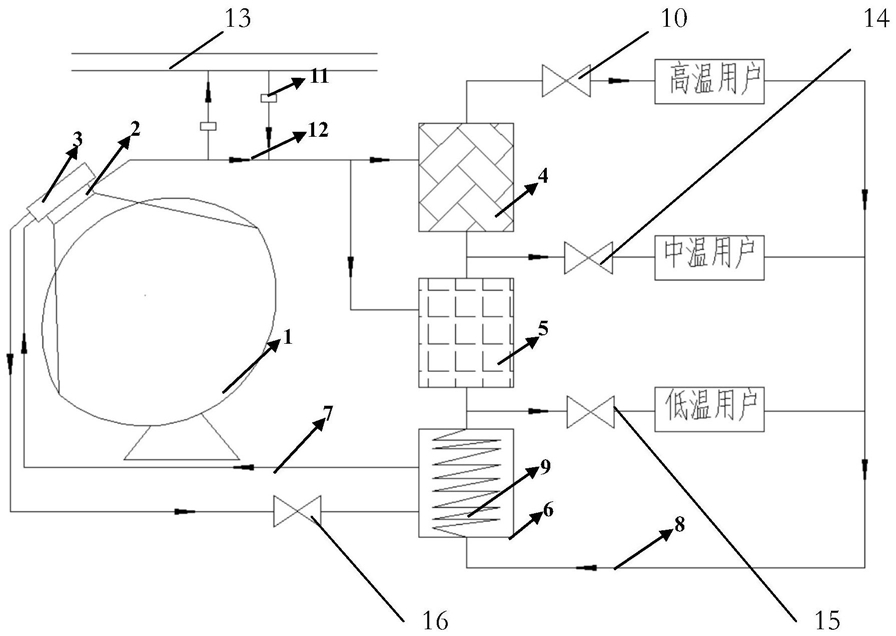

1.一种基于CPVT和梯级蓄热的太阳能供热系统,它包括碟式聚光器、光伏电池板,其特征是,还包括光伏冷却器、高温蓄热器 、中温蓄热器、低温蓄热器、冷却水管路、热水回水管路、换热管、高温控制阀、智能电控设备、配电电缆、电网输电线路、中温控制阀、低温控制阀和回水控制阀,所述的碟式聚光器具有光伏冷却器,所述的光伏冷却器置在光伏电池板的背面,光伏电池板通过配电电缆分别与高温蓄热器、中温蓄热器电连接,光伏电池板通过配电电缆、智能电控设备与电网输电线路电连接,所述的光伏冷却器出水口通过回水控制阀与低温蓄热器的进水口连通,低温蓄热器的出水口通过冷却水管路与光伏冷却器进水口连通;所述的低温蓄热器内的换热管、中温蓄热器内的水流通道、高温蓄热器内的水流通道依次连通;所述的低温蓄热器内的换热管的出水口通过低温控制阀与低温用户的进水口连通,低温用户的出水口经热水回水管路与低温蓄热器内的换热管的进水口连通;所述的中温蓄热器内的水流通道出水口通过中温控制阀与中温用户的进水口连通,中温用户的出水口经热水回水管路与低温蓄热器内的换热管的进水口连通,低温蓄热器内的换热管的出水口与中温用户的进水口连通;所述的高温蓄热器内的水流通道出水口通过高温控制阀与高温用户的进水口连通,高温用户的出水口经热水回水管路与低温蓄热器内的换热管、中温蓄热器内的水流通道和高温蓄热器内的水流通道的进水口依次连通。
