专利号: 2017103587622
申请人: 衢州学院
专利类型:发明专利
专利状态:已下证
专利领域: 烟草;雪茄烟;纸烟;吸烟者用品
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

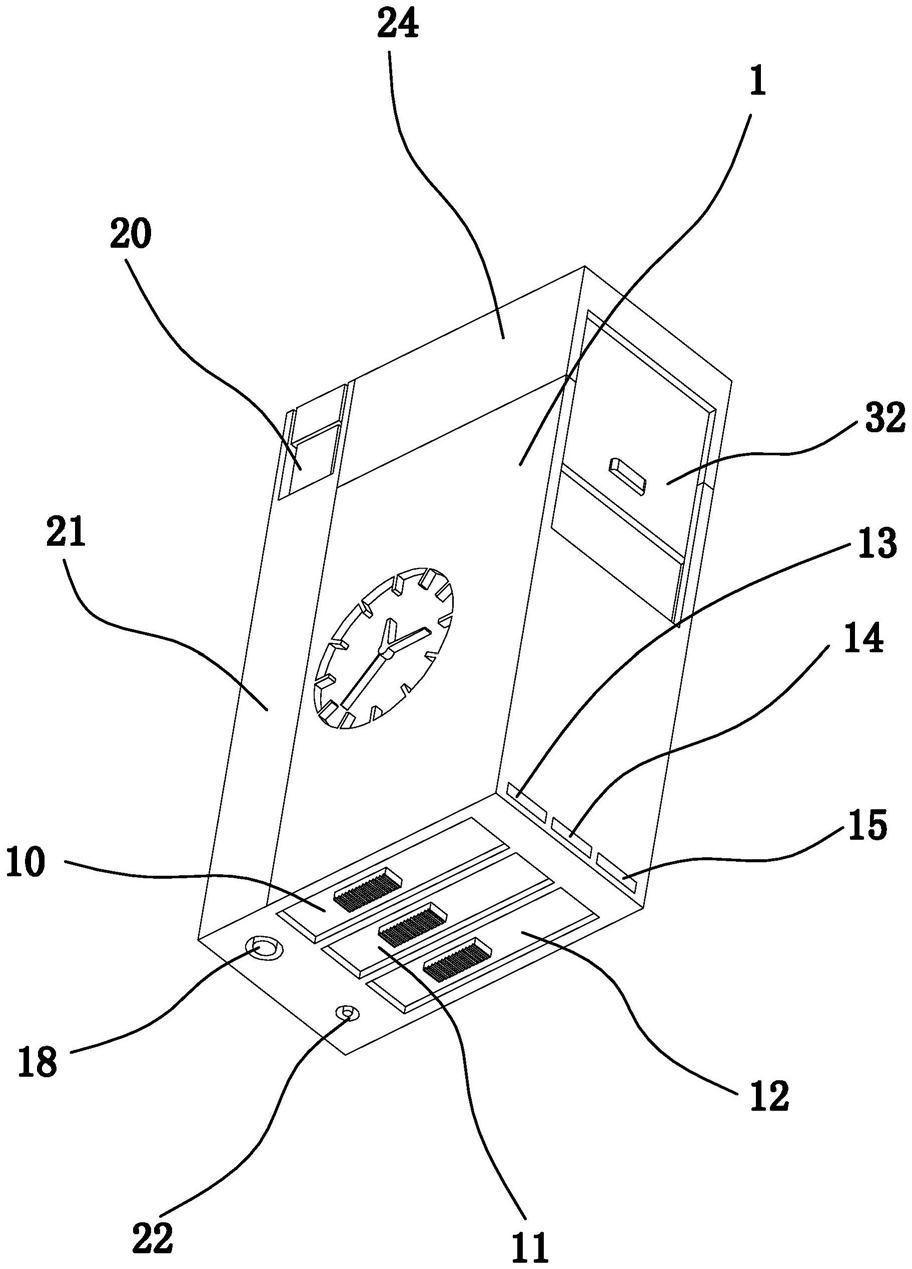

1.一种旅行香烟收纳盒,包括具有腔室的盒体,其特征在于,所述的盒体腔室沿盒体长度方向竖直设置分隔板一和分隔板二,且分隔板一和分隔板二将盒体腔室分隔成第一烟腔、第二烟腔和第三烟腔,第一烟腔、第二烟腔和第三烟腔内分别设置有第一储烟囊、第二储烟囊和第三储烟囊,第一烟腔内沿高度方向的一侧壁上竖直开有升降槽一,第一烟腔内沿高度方向的另一侧壁上竖直开有升降槽二,第一储烟囊的两端分别与升降槽一、升降槽二相匹配,第二烟腔内沿高度方向的一侧壁上竖直开有升降槽三,第二烟腔内沿高度方向的另一侧壁上竖直开有升降槽四,第二储烟囊的两端分别与升降槽三、升降槽四相匹配,第三烟腔内沿高度方向的一侧壁上竖直开有升降槽五,第三烟腔内沿高度方向的另一侧壁上竖直开有升降槽六,第三储烟囊的两端分别与升降槽五、升降槽六相匹配;所述的盒体内还设置有能够便于取烟的取烟装置,包括凸轮一、凸轮二和凸轮三,所述的第一烟腔的下端还滑动设置有推杆一,凸轮一通过转轴一转动设置在第一烟腔内,且凸轮一位于推杆一和第一储烟囊之间,所述的第二烟腔的下端还滑动设置有推杆二,凸轮二通过转轴二转动设置在第二烟腔内,且凸轮二位于推杆二和第二储烟囊之间,所述的第三烟腔的下端还滑动设置有推杆三,凸轮三通过转轴三转动设置在第三烟腔内,且凸轮三位于推杆三和第三储烟囊之间;所述的盒体的一侧面上设置有点火器,所述的点火器的下端设置燃气充气口,所述的点火器的上端设置有出火口,所述的点火器的一侧面上还设置有打火按钮,所述的点火器上还设置有一控制器,所述的控制器连接有频率计数器,所述的控制器与打火按钮相连接;所述的盒体上还设有能够便于收集烟灰的烟灰仓。

2.根据权利要求1所述的旅行香烟收纳盒,其特征在于,所述的烟灰仓具有腔体,烟灰仓靠近点火器的一侧面上开设有开口,且烟灰仓腔体内水平设置有分层板,所述的分层板将烟灰仓腔体分成上腔体和下腔体,上腔体内设置有烟灰囊,下腔体内水平铰接有销轴一,所述的销轴一上设置有连杆一和连杆二,所述的连杆一和连杆二还设置有销轴二,所述的盒体上还开设有滑动槽一和滑动槽二,且销轴二的两端能够在滑动槽一和滑动槽二内滑动。

3.根据权利要求2所述的旅行香烟收纳盒,其特征在于,所述的烟灰仓开口处设置有烟灰囊盖板,且烟灰仓腔体的一内侧壁上竖直开设滑动槽三,烟灰仓腔体的另一内侧壁上竖直开设滑动槽四,且烟灰囊盖板的两端能够与滑动槽三和滑动槽四相配合。

4.根据权利要求3所述的旅行香烟收纳盒,其特征在于,所述的盒体的一内侧壁上竖直开设滑动槽五,盒体的另一内侧壁上竖直开设滑动槽六,所述的盒体背向点火器的一侧面上还竖直设置有一烟灰仓盖板,所述的烟灰仓盖板的两端能够与滑动槽五和滑槽动六相配合。

5.根据权利要求1所述的旅行香烟收纳盒,其特征在于,所述的第一烟腔沿长度方向的一侧壁上水平开设有滑槽一,且第一烟腔的沿长度方向的另一侧壁上水平开设有滑槽二,所述的推杆一的两端分别与滑槽一和滑槽二相匹配;所述的第二烟腔沿长度方向的一侧壁上水平开设有滑槽三,且第二烟腔的沿长度方向的另一侧壁上水平开设有滑槽四,所述的推杆二的两端分别与滑槽三和滑槽四相匹配;所述的第三烟腔沿长度方向的一侧壁上水平开设有滑槽五,且第三烟腔的沿长度方向的另一侧壁上水平开设有滑槽六,所述的推杆三的两端分别与滑槽五和滑槽六相匹配。

6.根据权利要求5所述的旅行香烟收纳盒,其特征在于,所述的盒体背向点火器的一侧面上还开设有缺口一、缺口二和缺口三,且缺口一、缺口二和缺口三分别与第一烟腔、第二烟腔和第三烟腔相通。

7.根据权利要求1所述的旅行香烟收纳盒,其特征在于,所述的盒体的一侧面上设置有时钟,且盒体的另一侧面上设置有指南针。

8.根据权利要求1所述的旅行香烟收纳盒,其特征在于,所述的盒体的下表面还设置有一照明灯,探照灯连接有一照明灯按钮。
