专利号: 2017103553791
申请人: 滁州钰禾文具制品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

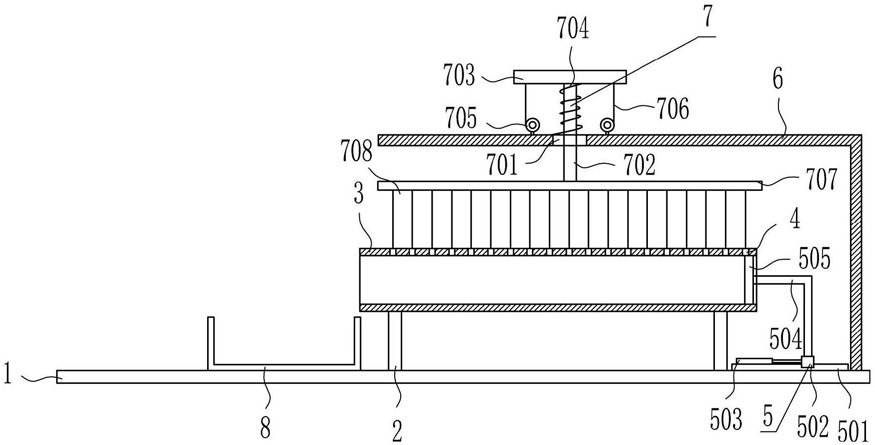

1.一种医药包装用废弃物料切割装置,其特征在于,包括有底板(1)、支板(2)、箱体(3)、挡料装置(5)、7形板(6)、第一切割装置(7)和收集框(8),底板(1)的顶部通过螺栓竖直连接有两个支板(2),两个支板(2)左右对称,两个支板(2)的顶部之间设有箱体(3),箱体(3)的左右两侧均为敞口式设置,箱体(3)的顶部从左至右均匀间隔的开有多个通孔(4),右侧支板(2)右侧的底板(1)顶部设有挡料装置(5),挡料装置(5)的挡料部件位于箱体(3)内的右侧,挡料装置(5)右侧的底板(1)顶部通过螺栓连接有7形板(6),7形板(6)上设有第一切割装置(7),第一切割装置(7)的切割部件位于通孔(4)的正上方,箱体(3)左侧的底板(1)顶部通过螺栓连接有收集框(8);挡料装置(5)包括有第一滑轨(501)、第一滑块(502)、第一气缸(503)、7形杆(504)和第一活塞(505),第一滑轨(501)的底部通过螺栓与底板(1)的顶部连接,第一滑轨(501)位于右侧支板(2)的右侧,第一滑轨(501)上设有与其滑动配合的第一滑块(502),第一滑轨(501)的顶部左侧通过螺栓安装有第一气缸(503),第一气缸(503)的伸缩杆通过螺栓与第一滑块(502)的左侧面连接,第一滑块(502)的顶部通过螺栓连接有

7形杆(504),7形杆(504)的左端通过螺栓连接有第一活塞(505),第一活塞(505)位于箱体(3)内的右侧;第一切割装置(7)包括有导杆(702)、连接板(703)、第一弹簧(704)、第一电动绕线轮(705)、第一拉绳(706)、横板(707)和第一切刀(708),7形板(6)的顶部中间开有导孔(701),导孔(701)内设有导杆(702),导杆(702)的顶部通过螺栓连接有连接板(703),连接板(703)与7形板(6)之间的导杆(702)外围绕有第一弹簧(704),第一弹簧(704)的顶端与连接板(703)的底部连接,第一弹簧(704)的底端与7形板(6)的顶部连接,导孔(701)左右两侧的7形板(6)顶部均通过螺栓安装有第一电动绕线轮(705),第一电动绕线轮(705)上绕有第一拉绳(706),第一拉绳(706)的末端与连接板(703)的底部连接,导杆(702)的底部通过螺栓连接有横板(707),横板(707)的底部从左至右均匀间隔的连接有多个第一切刀(708),第一切刀(708)位于通孔(4)的正上方。

2.根据权利要求1所述的一种医药包装用废弃物料切割装置,其特征在于,还包括有拉杆(9)和第二活塞(10),箱体(3)内的左侧设有第二活塞(10),第二活塞(10)的左侧面通过螺栓连接的方式连接有拉杆(9)。

3.根据权利要求2所述的一种医药包装用废弃物料切割装置,其特征在于,还包括有第二切割装置(11),两个支板(2)的前侧面之间设有第二切割装置(11),第二切割装置(11)包括有第二滑轨(112)、第二滑块(113)、第二切刀(114)、第二弹簧(115)、第二电动绕线轮(116)和第二拉绳(117),箱体(3)的底部横向开有开口(111),两个支板(2)的前侧面上部之间通过螺栓连接有第二滑轨(112),第二滑轨(112)上设有与其滑动配合的第二滑块(113),第二滑块(113)的顶部连接有第二切刀(114),第二切刀(114)穿过开口(111)位于箱体(3)内,第二滑块(113)的右侧面与第二滑轨(112)内的右侧之间连接有第二弹簧(115),第二滑轨(112)内的左侧通过螺栓安装有第二电动绕线轮(116),第二电动绕线轮(116)上绕有第二拉绳(117),第二拉绳(117)的末端与第二滑块(113)的左侧面连接2。

4.根据权利要求3所述的一种医药包装用废弃物料切割装置,其特征在于,还包括有破碎装置(12),收集框(8)左侧的底板(1)顶部设有破碎装置(12),破碎装置(12)包括有轴承座(121)、7形转杆(122)、第二气缸(123)、安装板(124)和破碎齿(125),轴承座(121)通过螺栓安装在收集框(8)左侧的底板(1)顶部,轴承座(121)上的轴承通过过盈连接的方式连接有7形转杆(122),7形转杆(122)内侧顶部的右侧通过螺栓安装有第二气缸(123),第二气缸(123)的伸缩杆上通过螺栓连接有安装板(124),安装板(124)的底部均匀间隔的连接有多个破碎齿(125)。

5.根据权利要求4所述的一种医药包装用废弃物料切割装置,其特征在于,还包括有旋转装置(13),轴承座(121)与收集框(8)之间的底板(1)顶部设有旋转装置(13),旋转装置(13)包括有电机(131)、第一齿轮(132)和第二齿轮(133),电机(131)通过螺栓安装在轴承座(121)与收集框(8)之间的底板(1)顶部,电机(131)的输出轴通过联轴器连接有第一齿轮(132),7形转杆(122)的下部外围通过平键连接的方式连接有第二齿轮(133),第二齿轮(133)与第一齿轮(132)啮合。

6.根据权利要求5所述的一种医药包装用废弃物料切割装置,其特征在于,箱体(3)的底部通过螺栓连接的方式与支板(2)的顶部连接,箱体(3)的形状为圆形,箱体(3)的制作材料为不锈钢。

7.根据权利要求6所述的一种医药包装用废弃物料切割装置,其特征在于,底板(1)的形状为长方体,底板(1)的长度至少为200cm,底板(1)的宽度至少为150cm,底板(1)的高度至少为3cm,底板(1)的制作材料为Q235钢。
