专利号: 2017103506485
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:无效专利
专利领域: 电通信技术
更新日期:2023-06-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

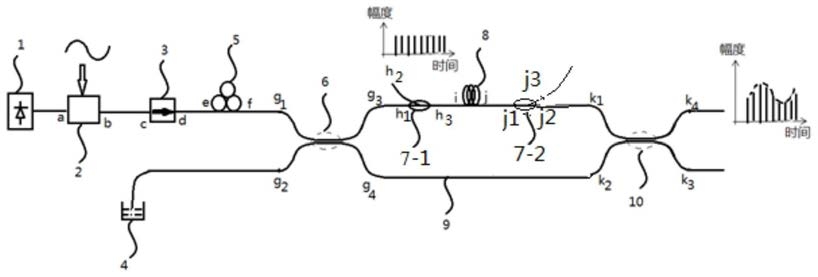

1.全光抽样器,其特征在于,包括:

连续激光器(1),产生连续的信号光;

光调制器(2),通过射频信号驱动,与信号光结合来调制模拟射频信号,形成连续的模拟信号光;

偏振控制器(5),用于控制模拟信号光的偏振状态;

第一耦合器(6),将模拟信号光按比例分配成两路光;

马赫-曾德尔干涉仪,马赫-曾德尔干涉仪的第一干涉臂、第二干涉臂分别接收经第一耦合器(6)分配的两路模拟信号光;

第二耦合器(10),用于接收马赫-曾德尔干涉仪输出的模拟信号光,进行耦合后输出抽样信号光。

2.根据权利要求1所述的全光抽样器,其特征在于,还包括依次连接的第一波分复用器(7-1)和第二波分复用器(7-2);

设置一泵浦脉冲,第一波分复用器(7-1),将泵浦脉冲和第一耦合器(6)分配的其中一路模拟信号光复用成一个光信号进行传输;

第二波分复用器(7-2),将光信号中的泵浦脉冲分离,仅输出模拟信号光;

所述光信号从第一波分复用器到第二波分复用器的传输通过马赫-曾德尔干涉仪实现。

3.根据权利要求1或2所述的全光抽样器,其特征在于,还包括光隔离器(3),用于隔断反方向传输的光信号。

4.根据权利要求1或2所述的全光抽样器,其特征在于,还包括吸收光池(4),所述吸收光池(4)与第一耦合器(6)连接。

5.根据权利要求2所述的全光抽样器,其特征在于,所述马赫-曾德尔干涉仪的第一干涉臂采用高非线性光纤(8),用于接收第一波分复用器(7-1)的光信号,并将光信号传输给第二波分复用器(7-2)。

6.根据权利要求1所述的全光抽样器,其特征在于,所述马赫-曾德尔干涉仪的第二干涉臂采用标准单模光纤(9)。

7.根据权利要求1所述的全光抽样器,其特征在于,所述连续激光器采用半导体激光器。

8.根据权利要求1所述的全光抽样器,其特征在于,所述第一耦合器(6)将模拟信号光按1:1比例分配。
