专利号: 2017103349516
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

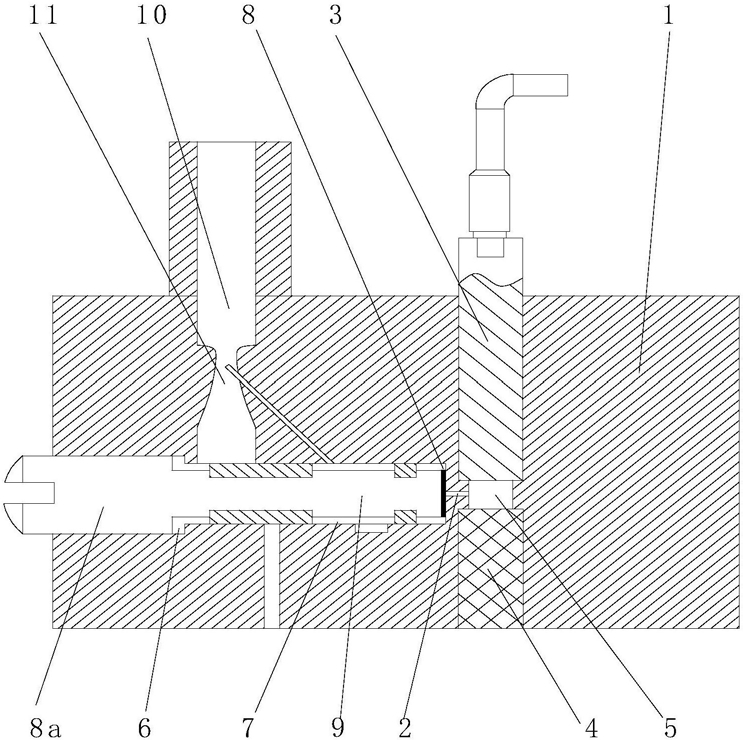

1.一种微型定容燃烧空间测试装置,其特征在于:包括阀体、设置于阀体内密封的微型燃烧腔和与微型燃烧腔连通用于充、放气的微孔道;还包括微型压力传感器和微型点火器,所述微型压力传感器的局部工作端面与微型点火器的局部工作端面为微型燃烧腔的腔壁,还包括用于开启和关闭微孔道的阀芯,所述阀体形成用于安装阀芯的安装孔,所述安装孔由外到内依次包括螺纹孔段和半径小于螺纹孔段的缩径孔段,所述微孔道的进气口设置于缩径孔段内端面,所述阀芯包括密封片和前端面推动密封片抵压于缩径孔段内端面实现微孔道关闭的推杆,所述推杆沿轴向由外到内依次包括与螺纹孔段螺纹配合的螺纹段和半径小于缩径孔段的直杆段;所述阀体内形成用于充气的充气道,所述充气道的出气口位于缩径孔段外段孔壁,充气道的进气口连通设置有充气嘴,所述阀体形成用于对微型燃烧腔抽真空的抽气机构;所述抽气机构包括由充气道内壁内凸形成的内径前小后大的候口部、形成于阀体内用于燃烧废气排出的回流道和沿轴向固定并外套于直杆段外圆并轴向密封缩径孔段的密封圈,所述回流道的进气口位于缩径孔段的内圆,回流道的出气口连通设置有位于候口部内的气嘴;当密封圈沿轴向位于回流道的进气口的外侧时,通过候口部形成的负压使微型燃烧室内残留废气依次通过微孔道、缩径孔段内段和回流道向外排出;所述缩径孔段外段连通设置有排气道,所述缩径孔段的孔壁靠近回流道的进气口的内侧处设置有当给微型燃烧腔充气时用于气体通过密封圈的过流道,所述过流道由缩径孔段的孔壁内凹形成;所述直杆段外段外圆以沿轴向固定的方式外套设置有当给微型燃烧腔充气时用于同时密封充气道的出气口和排气道的进气口的密封套,所述密封圈沿轴向位于回流道的进气口与过流道之间时,所述充气道的出气口和排气道的进气口连通。

2.根据权利要求1所述的微型定容燃烧空间测试装置,其特征在于:所述密封片为密封铜片,所述密封铜片固定于直杆段内端面。

3.根据权利要求2所述的微型定容燃烧空间测试装置,其特征在于:所述直杆段的外圆形成分别安装密封套和密封圈的环形槽。
