专利号: 2017103319737
申请人: 杭州力谱科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2025-06-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

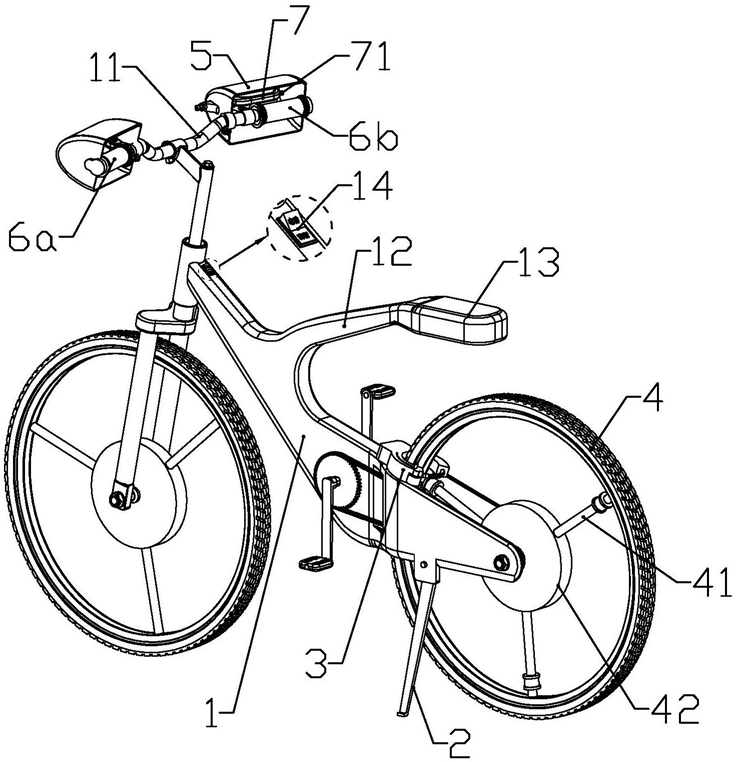

1.一种电动共享单车,包括有车架,以及转动安装在车架后部的后轮,所述后轮的中间安装有轮毂电机;

其特征在于:

所述车架内安装有用以控制轮毂电机工作的控制器,所述车架内安装有蓄电池,所述车架上安装有用以切换轮毂电机工作状态的切换开关,所述轮毂电机、蓄电池和切换开关分别与控制器电连接;

所述切换开关为单刀双掷开关,切换开关拨到一侧时,控制器输出交变电流驱动轮毂电机转动,轮毂电机作为电动机使用,该状态下共享单车处于电动车工作模式;该状态时控制器执行计费方案一;

切换开关拨到另一侧时,轮毂电机作为发电机使用,该状态下共享单车处于脚踏车工作模式;该状态时控制器执行计费方案二;

所述计费方案一、计费方案二均为按时计费,并且,

用户向运营方付费,计费方案一的价格高于计费方案二的价格;

或者,计费方案一设定为用户向运营方付费,计费方案二设定为运营方向用户付费;

或者,在第一设定时间范围内,用户向运营方付费,计费方案一的价格高于计费方案二的价格;在第二设定时间范围内,计费方案一设定为用户向运营方付费,计费方案二设定为运营方向用户付费。

2.如权利要求1所述的一种电动共享单车,其特征在于:所述车架上位于后轮前部位置安装有智能锁;

所述智能锁内滑动安装有圆弧形的锁销,所述锁销上成型有从动齿;所述智能锁上安装有上锁电机,上锁电机的输出轴上连接有与从动齿相啮合的用以驱动锁销执行上锁动作的驱动齿轮;

所述锁销所处平面与后轮所处平面之间形成小于90度的夹角;

所述后轮包括有轮圈、轮毂以及连接在轮圈和轮毂之间的多个辐条,每个所述辐条上对应锁销的位置转动连接有滚轮,所述锁销与滚轮相碰触时后轮能够转动;

所述车架左侧的后部下端转动连接有脚架,所述车架上位于脚架前侧的位置安装有按压开关,所述脚架向下转动至极限位置时刚好按下所述按压开关;

所述智能锁、上锁电机及按压开关分别与控制器电连接;当按压开关被按下时,控制器控制上锁电机工作使锁销执行上锁动作。

3.如权利要求1所述的一种电动共享单车,其特征在于:所述车架上中部位置上端连接有一个向车架后上方延伸的座椅杆,座椅杆的后端连接有一个座椅;所述座椅内固定安装有一个换向电机,换向电机的输出轴与座椅杆后端固定连接;所述座椅内还固定安装有一个以上的用以阻止座椅相对座椅杆相对转动的电磁插销锁,所述座椅杆的后端成型有与电磁插销锁的插销配合插接的定位插孔;所述电磁插销锁和换向电机分别与控制器电连接;

所述座椅上端为软质的坐垫,当智能锁从解锁状态切换为上锁状态后,控制器控制电磁插销锁解锁,接着控制器控制换向电机转动180度使座椅转动至坐垫朝下的状态;当智能锁从上锁状态切换为解锁状态时,控制器控制换向电机反向转动180度使座椅转动至坐垫朝上的状态,接着控制器控制电磁插销锁上锁,使座椅与座椅杆处于相对固定。
