专利号: 2017103297314
申请人: 杭州力谱科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2025-06-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

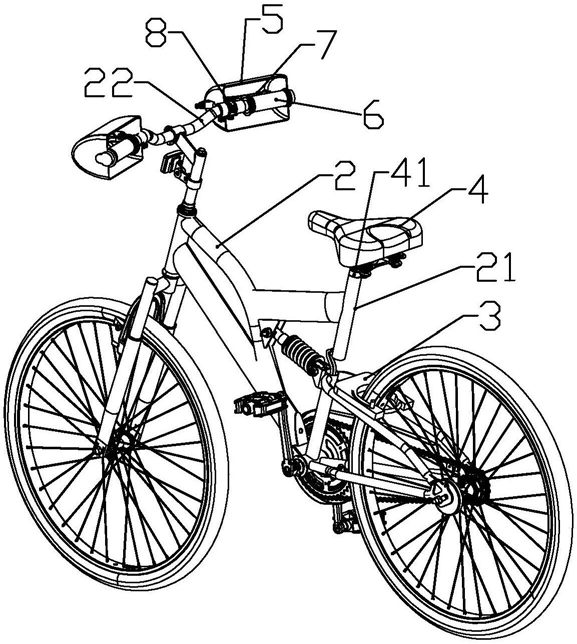

1.一种智能共享单车,包括有车架,位于车架前部上方的用于控制前轮方向的车头管,以及安装在车架中部上端的座椅;

其特征在于:

所述座椅与车架之间连接有用以调整座椅高度的调节装置,所述车头管上安装有用以识别用户身份信息的输入装置;

所述输入装置和调节装置分别与控制器电连接,所述控制器根据输入装置识别到的不同用户身份信息,控制调节装置将座椅调整到相应的设定高度;所述车架上靠近单车后轮的位置安装有智能锁,所述智能锁与控制器电连接;

所述输入装置为指纹密码输入器,所述指纹密码输入器包括有一个长方形的密码输入模块电路板,密码输入模块电路板上沿长度方向安装有4个按压开关,每个按压开关的按钮上分别固定连接有指纹采集模块;

各个所述按压开关和指纹采集模块分别与所述控制器电连接;

输入指纹密码时,食指、中指、无名指、小指顺次按在四个指纹采集模块上,各个手指按照密码次序用力按压各个指纹采集模块使对应位置的按压开关被按下,在对应位置的按压开关被按下时,控制器提取对应位置的指纹采集模块获取到的指纹信息,形成四个按照次序排列的指纹序列,控制器将指纹序列与用户自主设定的指纹序列信息比对,若指纹序列信息一致,则判断密码输入正确,控制器控制智能锁执行开锁步骤,同时控制调节装置将座椅调整到相应的设定高度;

若指纹序列信息不一致,则控制器判断密码输入错误,通过蜂鸣器或语音提示用户重新输入密码。

2.如权利要求1所述的一种智能共享单车,其特征在于:所述座椅和车架之间连接有用以调整座椅高度的气缸,所述气缸通过管道连接有气泵,所述气泵与气缸之间的管路上连接有用以控制气缸充放气的电磁阀,所述气泵和电磁阀分别与控制器电连接。

3.如权利要求2所述的一种智能共享单车,其特征在于:所述车架上位于座椅下方连接有座椅安装筒,所述座椅下端固定连接有与座椅安装筒插接的升降杆,所述升降杆下端连接有与座椅安装筒密封滑动连接的活塞,所述座椅安装筒、升降杆及活塞构成所述气缸;所述活塞下端与座椅安装筒内底部之间连接有拉簧。

4.如权利要求3所述的一种智能共享单车,其特征在于:所述电磁阀为三通二位电磁阀。

5.如权利要求1所述的一种智能共享单车,其特征在于:所述车头管两端分别套设有手把,所述输入装置安装在一个所述的手把上,并且所述车头管上对应手把的位置安装有用以遮挡所述输入装置的把手罩,所述把手罩外壁安装有太阳能电池板,所述太阳能电池板与控制器电连接。

6.如权利要求1所述的一种智能共享单车,其特征在于:所述用户自主设定的指纹序列信息通过手机移动终端上的指纹模块按顺序输入,安装在手机移动终端内的共享单车APP软件将用户自主设定的指纹序列信息加密后传输至服务器中,共享单车的控制器和手机移动终端分别通过无线网络与服务器通信;用户在指纹密码输入器输入指纹序列信息后,控制器将指纹序列信息发送到服务器,服务器将指纹序列与用户自主设定的指纹序列信息比对后,将判断结果发送给控制器。

7.如权利要求4所述的一种智能共享单车,其特征在于:所述车头管上安装有座椅调整按钮,座椅调整按钮包括有一个用以调整座椅升高的调高按钮和一个用以调整座椅下降的调低按钮;所述调高按钮和调低按钮分别与控制器电连接;按下调高按钮时,控制器控制气泵工作,三通二位电磁阀导通气泵和气缸;按下调低按钮时,控制器控制三通二位电磁阀的排气阀打开。

8.如权利要求5所述的一种智能共享单车,其特征在于:所述把手罩开口朝向车架后方,把手罩朝外一侧成型有与车头管端部套接的套接部,把手罩朝向车头管中间一侧成型有与车头管套接的具有开口的圆形的锁紧环,锁紧环的两端部之间通过螺栓组件锁紧。

9.如权利要求8所述的一种智能共享单车,其特征在于:所述车头管上位于手把的内侧安装有刹车把手,且所述刹车把手位于把手罩范围内,所述把手罩朝向车头管中间一侧成型有供刹车把手穿过的刹车把手穿孔;所述刹车把手的刹把外端部安装有磁铁,所述把手罩朝外一侧的内壁安装有与磁铁配合工作的霍尔传感器,所述霍尔传感器与控制器电连接;

所述霍尔传感器的安装位置满足以下条件:所述刹车把手的刹把与手把相抵时,磁铁刚好与霍尔传感器相对;

磁铁刚好与霍尔传感器相对时霍尔传感器检测到维护信号,控制器将维护信号传输到服务器,服务器将维护信号及对应共享单车的位置信息发送到负责检修的工作人员的移动终端。
