专利号: 2017103221279
申请人: 洛阳理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

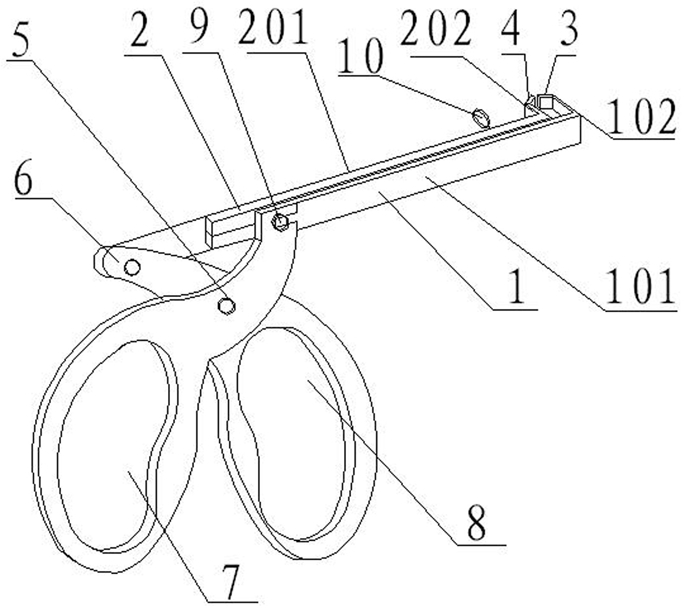

1.一种老年人用指甲钳,包括两个钳部,其中一个钳部为第一活动钳部,另一个钳部为第二活动钳部,其特征在于:所述第一活动钳部包括第一空心手柄(7)、第一L型杆(1)和第一活动刀口(3),第一L型杆(1)的一端通过第三销轴(9)和第一空心手柄(7)铰接,第一L型杆(1)的另一端与第一活动刀口(3)固定连接;所述第二活动钳部包括第二空心手柄(8)、第二L型杆(2)和第二活动刀口(4),第二L型杆(2)与第一L型杆(1)相互滑动连接,且第二L型杆(2)的长度大于第一L型杆(1),第二L型杆(2)的一端通过第二销轴(6)与第二空心手柄(8)铰接,第二L型杆(2)的另一端与第二活动刀口(4)固定连接,第二活动刀口(4)与第一活动刀口(3)相对设置形成剪切部;第一空心手柄(7)和第二空心手柄(8)交叉设置并通过第一销轴(5)铰接,且第一销轴(5)到第二销轴(6)的距离与第一销轴(5)到第三销轴(9)的距离相等,使第一空心手柄(7)和第二空心手柄(8)活动后能够带动第一L型杆(1)和第二L型杆(2)水平滑动,以改变剪切部的第一活动刀口(3)与第二活动刀口(4)之间的间隙;

所述第二L型杆(2)由第二水平杆(201)和第二垂直杆(202)垂直连接,第二活动刀口(4)设置在第二垂直杆(202)的端部,第二水平杆(201)的端部与第二空心手柄(8)相连,且第二水平杆(201)与第二空心手柄(8)之间形成锐角,第二垂直杆(202)与活动刀口(3)之间形成钝角;

所述第一L型杆(1)由第一水平杆(101)和第一垂直杆(102)垂直连接,第一活动刀口(3)设置在第一垂直杆(102)的端部,第一水平杆(101)的端部与第一空心手柄(7)相连,且第一水平杆(101)与第一空心手柄(7)之间形成钝角,第一垂直杆(102)与第一活动刀口(3)之间形成钝角;所述第二水平杆(201)中部设置有滑槽,第一水平杆(101)上设置有在滑槽内滑动的凸起块;

所述第二水平杆(201)上位于第二活动刀口(4)的一侧设置有放大镜(10)。

2.如权利要求1所述的一种老年人用指甲钳,其特征在于:所述第一水平杆(101)的长度为110‑120mm,宽度为11‑13mm。

3.如权利要求1所述的一种老年人用指甲钳,其特征在于:所述第一水平杆(101)与第一空心手柄(7)之间形成的钝角角度为120‑150°。

4.如权利要求1所述的一种老年人用指甲钳,其特征在于:所述滑槽的宽度为0.5mm。

5.如权利要求1所述的一种老年人用指甲钳,其特征在于:所述第二空心手柄(8)包括连接端和手握端,连接端与第二L型杆(2)连接,手握端呈椭圆形中空结构,且手握端靠近第一空心手柄(7)一侧设置有指槽。

6.如权利要求1所述的一种老年人用指甲钳,其特征在于:所述第一空心手柄(7)包括连接的连接部和手柄部,所述连接部呈圆弧状,连接部的一端与第一L型杆(1)连接,且连接部上设置有可供第一销轴(5)穿过的销孔,所述手柄部为椭圆形中空结构,且手柄部靠近第二空心手柄(8)一侧设置有拇指槽。

7.如权利要求1所述的一种老年人用指甲钳,其特征在于:第二活动刀口(4)与第一活动刀口(3)交叉后形成的夹角为100‑105°。
