专利号: 2017103120174
申请人: 浙江大维高新技术股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

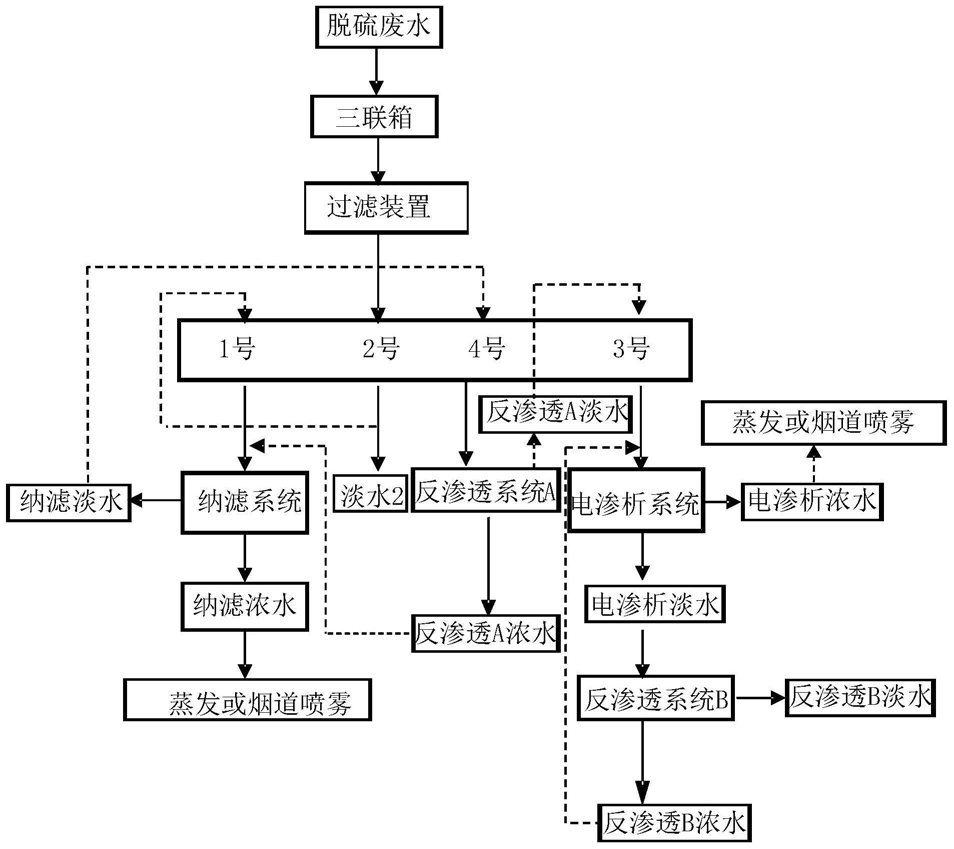

1.一种电厂脱硫废水的处理方法,其特征在于,包括以下处理步骤:S11:提供一三联箱处理设施,将脱硫废水通过三联箱进行预处理以使得悬浮颗粒物和重金属元素的含量降低,得到初步澄清液;

S12:提供一过滤装置,将所述初步澄清液进行过滤以使得过滤后的产水的悬浮固体含量小于5mg/L;

S13:提供四隔室电渗析器、纳滤系统、反渗透系统A、电渗析系统以及反渗透系统B;

所述四隔室电渗析器包括相互隔离的4种隔室,每种隔室对应着一种水流道,并依次标记为1、2、3、4号水流道单元,每个水流道单元均设置相应的给水水箱和产水水箱,经过电驱动作用,2号流道单元进水中的A、B离子与4号流道单元进水中的C、D离子进行重组,在3号流道单元中形成由C、B所组成的溶液3号产水,在1号流道单元中形成由A、D所组成的溶液1号产水,并同时获到淡化后的2号淡水和4号淡水;其中,A离子指纳滤A浓水中的钙离子、镁离子和钠离子等阳离子,B离子指纳滤A浓水中的硫酸根离子、氯离子、碳酸根、氢氧根离子等阴离子,C离子指纳滤A淡水中的钠离子,D离子指纳滤A淡水中的氯离子,各流道单元获得的产水分别进入对应的产水水箱;

四隔室电渗析器首次启动运行时,往2号给水水箱中加入过滤装置过滤后的产水,而往

1号给水水箱、3号给水水箱、4给水水箱加入干净的纯水,并往4号给水水箱中加入盐类电解质;

在首次启动过后的稳定运行状态时,将过滤装置过滤后的产水输送至2号给水水箱,进而进入四隔室电渗析器的2号水流道,并得到2号水流道的离子重组产水;

将2号产水水箱中的储水分流至1号给水水箱和循环冷却塔补水或脱硫塔给水;

将1号产水水箱的储水输送至纳滤系统进行分盐处理,得到纳滤浓水以及纳滤淡水,往所述纳滤淡水中加入盐类电解质后,作为4号水流道的给水输送至4号给水水箱;

将4号产水水箱的储水输送至所述反渗透系统A处理,得到反渗透A浓水和反渗透A淡水,所述反渗透A浓水返回至所述纳滤系统进行分盐处理,所述反渗透A淡水作为3号水流道的给水输送至3号给水水箱中;

将3号产水水箱中的储水输送至电渗析系统中进行浓缩,得到电渗析淡水和电渗析浓水, 将所述电渗析淡水通过反渗透系统B进行淡化处理,得到反渗透B淡水和反渗透B浓水,所述反渗透B浓水返回至所述电渗析系统进行循环浓缩处理;

将所述纳滤浓水和所述电渗析浓水采用蒸发结晶或烟道喷雾系统处理,将废水全部蒸发。

2.根据权利要求1所述的处理方法,其特征在于,将脱硫废水通过三联箱进行预处理,往脱硫废水中加入石灰乳液或氢氧化钠、有机硫、混凝剂和助凝剂,对脱硫废水进行中和、混凝、沉淀处理,去除大部分重金属元素及悬浮颗粒物以使得脱硫废水中含有可溶性无机盐。

3.根据权利要求1所述的处理方法,其特征在于,对所述初步澄清液进行过滤的方法包括通过砂滤耦合袋式过滤处理或者通过管式微滤膜系统处理。

4.根据权利要求1所述的处理方法,其特征在于,将1号产水水箱的储水输送至纳滤系统的给水水箱,通过所述纳滤系统进行分盐处理,以脱除1号产水中的二价离子,获得以一价离子为主的纳滤淡水。

5.根据权利要求1所述的处理方法,其特征在于,所述纳滤系统的操作压力为0.8~

2.5MPa,所述反渗透系统A的操作压力为0.8~2MPa,所述反渗透系统B的操作压力为1.5~

1.8MPa。

6.根据权利要求1所述的处理方法,其特征在于,所述盐类电解质为氯化钠、氯化钾、硝酸钠、硝酸钾或者磺酸钠。

7.根据权利要求1所述的处理方法,其特征在于,所述四隔室电渗析器中的3号流道保持封闭,且3号水流道单元中设有酸加药系统,往3号给水水箱中添加酸性药剂以调节3号产水水箱中的pH值为4~6。

8.根据权利要求1所述的处理方法,其特征在于,所述电渗析系统采用均相离子交换膜电渗析膜堆、异相离子交换膜电渗析膜堆或半均相离子交换膜电渗析膜堆。

9.根据权利要求8所述的处理方法,其特征在于,所述电渗析系统优先选用由均相阳离子交换膜和单价离子选择透过性阴离子交换膜组成的具有单价阴离子选择透过性的电渗析膜堆。

10.根据权利要求1所述的处理方法,其特征在于,经过所述2号水流道单元离子重组的产水回用至冷却塔补水或脱硫塔给水,所述反渗透B淡水回用至脱硫塔给水。
