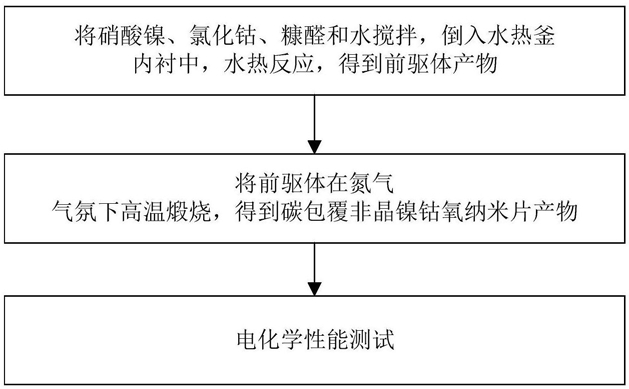

1.一种碳包覆非晶镍钴氧纳米片电极材料的制备方法，包括如下步骤：步骤一：将1份硝酸镍、1至2份氯化钴、1.5至5份糠醛和水搅拌，倒入水热斧内衬中，在

100-150℃水热反应6-8h，得到前驱体产物；

步骤二：将前驱体在惰性气氛下高温煅烧1-5h，得到碳包覆非晶镍钴氧纳米片产物。

2.根据权利要求1所述的制备方法，其特征在于：所述惰性气体为氩气或氮气。

3.根据权利要求1所述的制备方法，其特征在于：所述煅烧的高温为：100-400℃。

4.根据权利要求1所述的制备方法，其特征在于：所述水热斧的容积为100ml。

5.一种采用如权利要求1-4任一项制备方法制得的非晶镍钴氧纳米片，其特征在于：所述非晶镍钴氧纳米片为镍钴氧非晶纳米片结构，且被碳包覆；用作超级电容器电极材料，在

1A/g下恒电流放电比容量大于1700F/g。
