专利号: 2017102944069
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

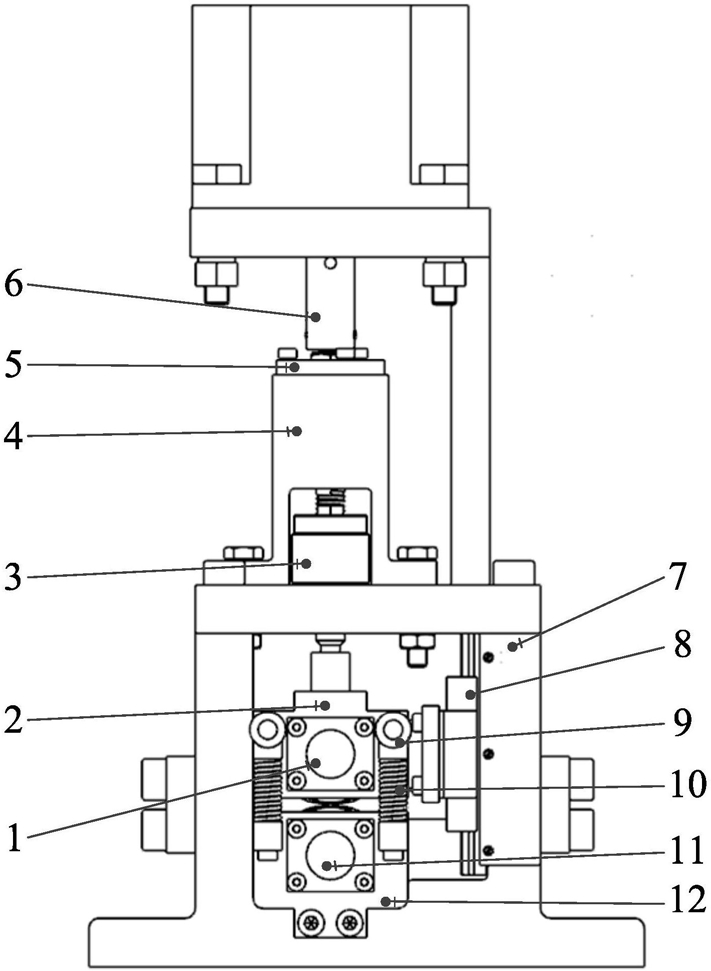

1.一种用于成形微小轴类件的楔横轧机,包括主机、动力与传动系统,其特征在于,所述主机包括固接于地基上的左、右机架,对称设置在左、右机架内且由上轧辊轴承座支承的上轧辊和由下轧辊轴承座支承的下轧辊,以及压下系统;所述下轧辊轴承座固接在左、右机架上,所述左、右机架内一侧固接有滚动导轨,所述上轧辊轴承座与所述滚动导轨固接,使上辊系只能沿着垂直方向上下运动;所述压下系统包括步进电机Ⅰ、联轴器Ⅰ、滚珠丝杠副,所述滚珠丝杠副垂直安装且采用一端固定一端自由的支承方式,所述滚珠丝杠副的螺杆由螺杆轴端轴承座支承,螺杆轴端轴承座通过机架板与左、右机架固接,所述步进电机Ⅰ经滚珠丝杠副的螺母与压下机架板连接,压下机架板与上轧辊轴承座过盈连接;通过控制步进电机Ⅰ可使滚珠丝杠副的螺母带动压下机架板上下运动并带动上轧辊轴承座上下运动,从而实现上、下轧辊的辊隙调整。

2.根据权利要求1所述的一种用于成形微小轴类件的楔横轧机,其特征在于,所述的动力与传动系统包括:步进电机Ⅱ、联轴器Ⅱ、齿轮Ⅰ、齿轮Ⅱ、齿轮Ⅲ、万向节Ⅰ、万向节Ⅱ、万向节Ⅲ、万向节Ⅳ,所述步进电机Ⅱ经联轴器Ⅱ与齿轮Ⅱ、齿轮Ⅰ、齿轮Ⅲ连接,齿轮Ⅰ一端经万向节Ⅰ和万向节Ⅱ与上轧辊主轴连接,齿轮Ⅲ经万向节Ⅲ和万向节Ⅳ与下轧辊主轴连接。

3.根据权利要求1所述的一种用于成形微小轴类件的楔横轧机,其特征在于,所述上轧辊轴承座和下轧辊轴承座之间外侧连接有对称布置的四个提升杆,每个提升杆上安装有螺旋弹簧。

4.根据权利要求1所述的一种用于成形微小轴类件的楔横轧机,其特征在于,所述上轧辊轴承座上端加工出凹槽,所述压下机架板两边对称的杆端装配在所述凹槽中。
