1.一种高效转化水中Cr(VI)的催化剂，其特征在于，所述的催化剂为Er3+:YAlO3@(Au/SrTiO3)-Au-WO3；上转光剂Er3+:YAlO3包覆在SrTiO3内部，Au粒子作为助催剂复合在Er3+:YAlO3@SrTiO3的表面，在Er3+:YAlO3@SrTiO3与WO3之间，Au粒子作为两个半导体连接的通路复合在两者之间。

2.权利要求1所述的一种高效转化水中Cr(VI)的催化剂的制备方法，其特征在于，方法如下：

1）将Ti(OBu)4溶解在乙二醇中，加入Sr(NO3)2和NaOH溶液，磁力搅拌；加入Er3+:YAlO3，磁力搅拌，并转移至水热反应釜中，在170-190℃条件下反应22-26 h，过滤，固体物洗涤，干燥，得Er3+:YAlO3@SrTiO3；

2）将Er3+:YAlO3@SrTiO3溶解在乙醇中，超声分散30-40分钟，同时加入HAuCl4·4H2O溶液；磁力搅拌下，在沸点下加热30-40min；过滤，固体物洗涤，干燥后，在300-400℃下煅烧1-

3+

2 h，研磨，得Er :YAlO3@(Au/SrTiO3)-Au；

3）将Er3+:YAlO3@(Au/SrTiO3)-Au和WO3混合，加去离子水，超声分散30-40分钟，得混合液，将混合液加热到沸点，沸点下加热30-40分钟，离心，沉淀物洗涤，干燥后，在300-400℃下煅烧1-2 h，研磨，得Er3+:YAlO3@(Au/SrTiO3)-Au-WO3。

3.根据权利要求2所述的一种高效转化水中Cr(VI)的催化剂的制备方法，其特征在于，按摩尔比，Sr:Ti:Na=1:1:5；按质量比，Er3+:YAlO3 : SrTiO3=0.7 : 1。

4.根据权利要求2所述的一种高效转化水中Cr(VI)的催化剂的制备方法，其特征在于，所述的HAuCl4·4H2O的加入量为Er3+:YAlO3@SrTiO3质量的1-2%。

5.根据权利要求2所述的一种高效转化水中Cr(VI)的催化剂的制备方法，其特征在于，按质量比，Er3+:YAlO3@(Au/SrTiO3)-Au : WO3=1 : 1。

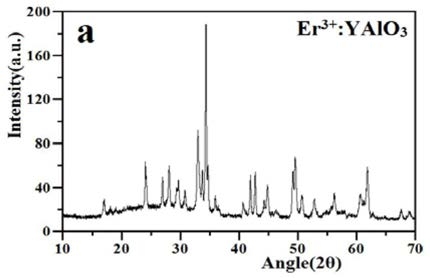

6.根据权利要求2所述的一种高效转化水中Cr(VI)的催化剂的制备方法，其特征在于，所述的Er3+:YAlO3的制备方法是：将Er2O3和Y2O3溶解在浓硝酸中，然后依次加入Al(NO3)3水溶液和柠檬酸水溶液，于50-60°C加热搅拌，当溶液呈粘稠状时停止，得发泡黏胶状溶液，将发泡黏胶状溶液于75-85°C下加热35-40h，得泡沫溶胶，将泡沫溶胶在500°C下加热50-

60min后，在1100°C煅烧2-3h，冷却，得Er3+:YAlO3。

7.根据权利要求2所述的一种高效转化水中Cr(VI)的催化剂的制备方法，其特征在于，所述的WO3的制备方法是：将Na2WO4∙2H2O和柠檬酸加水搅拌均匀后，加入HCl，直至混合液pH = 1.00，并搅拌30 min，将混合液转移至反应釜中，在120℃下处理12 h，冷却至室温，弃上清液，沉淀物洗涤，干燥后，于500℃马弗炉中煅烧2 h，研磨，得WO3粉末。

8.根据权利要求7所述的一种高效转化水中Cr(VI)的催化剂的制备方法，其特征在于，按质量比，Na2WO4∙2H2O:柠檬酸=5: 2。

9.权利要求1所述的催化剂在高效转化水中Cr(VI)中的应用。

10.根据权利要求9所述的应用，其特征在于，方法如下：于含有 Cr(VI)的溶液中，加入权利要求1所述的催化剂，在常温，太阳光照下照射。
