专利号: 201710271827X
申请人: 濮阳市农发机械制造有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

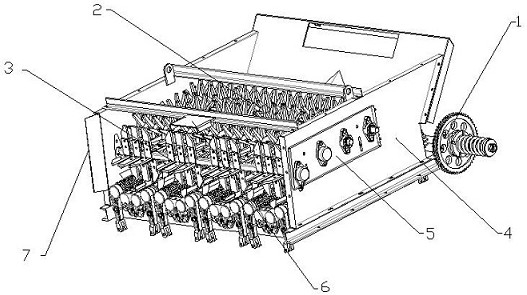

1.一种新型玉米剥皮机,其特征在于:包括前端的星型压送装置、后端的甩穗装置、侧板和动力总成;所述星型压送装置包括三组配合安装在两个侧板之间的胶轮组;所述甩穗装置配合安装在两个侧板之间且位于剥皮机的后端;所述动力总成匹配设置在剥皮机的前端下部;所述胶轮组包括轮轴一、套装在轮轴上的拨轮、相邻两个拨轮之间的隔套;所述轮轴安装在两个侧板之间,隔套配合安装在轮轴上;所述甩穗装置包括轮轴二、套设在轮轴二上的方管和安装在方管上的甩穗胶板装置。

2.根据权利要求1所述的新型玉米剥皮机,其特征在于:所述三组胶轮组从前端向后端间隔排列设置,所述轮轴一的两端呈圆柱体且与两侧的侧板配合连接,轮轴一的中部的横截面呈正六边形;所述拨轮包括轮齿和轮盘,所述轮盘中心设置与轮轴一相互配合的正六边形孔,轮齿以轮盘中心为圆心呈放射状设置。

3.根据权利要求2所述的新型玉米剥皮机,其特征在于:所述轮轴一的两侧与侧板配合连接处设置调节板,轮轴一通过安装在调节板上的轴承与调节板固定连接;所述三组胶轮组的轮轴一的中心在调节板上在一直线上设置。

4.根据权利要求1所述的新型玉米剥皮机,其特征在于:所述甩穗装置的轮轴二的两端安装在侧板的调节板上;所述轮轴二在调节板上的中心位于轮轴一在调节板上的中心的后端下方;所述甩穗装置包括间隔设置的四组甩穗胶板装置,每组甩穗胶板装置均包括固定板和胶板;所述固定板通过紧固螺栓固定安装在方管的每个外管面上。

5.根据权利要求4所述的新型玉米剥皮机,其特征在于:在所述方管的每个外管面均间隔设置三个固定板,且在沿固定板延伸的方向上固定配合安装胶板;在所述三个固定板上均配合安装胶板,三个胶板包括两侧两个胶板和中间一个胶板,两侧两个胶板以中间胶板为中心呈对称安装,中间胶板外形整体呈长方形设置,两侧的胶板的顶部向内侧呈倾斜的角度。

6.根据权利要求1所述的新型玉米剥皮机,其特征在于:在所述轮轴二的上方通过支架安装粮仓闸门挡板,闸门挡板呈水平安装在胶板的上方;所述支架横设在两侧的侧板中间;

在所述侧板的向后端沿伸的位置配合安装挡料板。
