专利号: 2017102629670
申请人: 黄琳虹
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-05-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

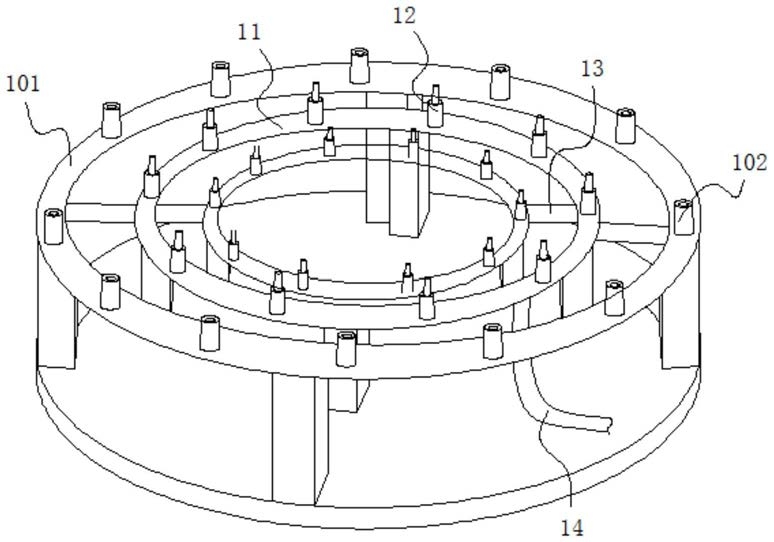

1.一种具有雾化效果的景观喷泉,设于自然水源中,包括动力单元、喷水单元、灯光单元及喷雾单元,其特征在于:所述灯光单元包括灯具(1)、与灯具相连的支撑架(2)及用于对灯具的照射方向进行调节的角度调节部件(3);所述灯具包括壳体(4)、设于壳体内的LED灯、与壳体相配合的灯罩(5)及用于防止水进入至壳体内的密封结构;所述密封结构包括设于所述灯罩与壳体之间的第一密封结构(6)、与所述灯罩上部相配合的第二密封部件(7)、可对所述第二密封部件(7)产生压迫力的紧压结构(8)及作用于所述紧压结构的锁紧部件(9);所述喷雾单元与所述喷水单元相连通;所述喷雾单元包括环形的喷雾导流通道(101)和间隔分布于喷雾导流通道上的喷雾头(102),所述喷雾头(102)上设有若干喷雾口(103),该喷雾口(103)与所述喷雾导流通道(101)之间通过弯折通道(104)相连。

2.根据权利要求1所述的一种具有雾化效果的景观喷泉,其特征在于:所述喷雾头(102)上设有雾化件(105),雾化件(105)上设有多个喷雾孔(106);该雾化件的外侧壁设有多个连接块(107),所述喷雾头上端设有与所述连接块相配合的一圈安装槽(108),该安装槽上方形成一挡边(109),所述挡边上设有供所述连接块(107)置入所述安装槽内的U形槽(110)。

3.根据权利要求1所述的一种具有雾化效果的景观喷泉,其特征在于:所述壳体(4)上端为开口设置,该开口上设有一凹台(41);所述紧压结构(8)包括由铝材制成的环状的压紧片(81),该压紧片具有连接段(82)、弯折段(83)及与所述第二密封部件相配合的压接段(84),所述连接段(82)与所述壳体(4)上端固连,所述弯折段(83)与所述凹台(41)的侧壁相贴合。

4.根据权利要求2所述的一种具有雾化效果的景观喷泉,其特征在于:所述锁紧部件(9)包括螺钉(91)、设于所述凹台底面上与该螺钉相配合的第一螺孔(92)、设有所述灯罩上供螺钉穿过的第二螺孔及设于所述压紧段上供所述螺钉穿过的通孔(93),所述通孔(93)的直径大于所述螺钉(91)螺纹段的外径,小于螺钉顶部的直径。

5.根据权利要求2所述的一种具有雾化效果的景观喷泉,其特征在于:所述第二密封部件(7)包括设于所述压紧段(84)与所述灯罩(5)上表面之间的第二密封圈(71);所述壳体(4)上端螺接一遮挡罩(17)。

6.根据权利要求1所述的一种具有雾化效果的景观喷泉,其特征在于:所述第一密封结构(6)包括环形的第一密封圈(61)、设于该第一密封圈外端侧上的竖状密封边(62)、设于该环形第一密封圈上的圈状第一凸筋(63)及设于该第一密封圈下表面的圈状第二凸筋(64)。

7.根据权利要求1所述的一种具有雾化效果的景观喷泉,其特征在于:所述壳体(4)外表面上一体成型有多个连接凸部(42),所述支撑架(2)包括底座(21)和设于该底座上与所述连接凸部固连的连接臂(22)。

8.根据权利要求7所述的一种具有雾化效果的景观喷泉,其特征在于:所述底座(21)包括第一底板(211)和一端与第一底板活动连接的第二底板(212);所述角度调节部件(3)包括固设于所述第一底板上的螺杆(31)、设于所述第二底板上供所述螺杆穿过的开口(32)及分设于所述第二底板两侧的两定位件(33),所述两定位件(33)分别为活动套设于所述螺杆(31)上的两螺母。

9.根据权利要求1所述的一种具有雾化效果的景观喷泉,其特征在于:所述喷水单元包括用于流通介质的多个导流架(11)、间隔分布于导流架上的喷头(12)、用于连通相邻的导流架的导管(13)及与其中一导流架相连的进水总管(14);所述动力单元包括与所述进水总管(14)相连的水泵。
