1.一种石墨烯-氧化锡锑复合导电材料的制备方法，其特征在于，包括如下步骤：将氧化石墨烯、水和醇溶剂混合均匀，得到氧化石墨烯悬浮液；

将二水氯化亚锡和氯化锑加入至所述氧化石墨烯悬浮液中，进行一次搅拌至完全溶解，然后加入尿素，进行二次搅拌后得到混合溶液；

将所述混合溶液在100-200℃的温度条件下水热反应12-18h，进行离心分离后得到固体沉淀，并对所述固体沉淀进行高温煅烧。

2.根据权利要求1所述的石墨烯-氧化锡锑复合导电材料的制备方法，其特征在于，氧化石墨烯的用量与所述二水氯化亚锡和所述氯化锑理论形成的氧化锡锑的质量比为1:1-

10。

3.根据权利要求2所述的石墨烯-氧化锡锑复合导电材料的制备方法，其特征在于，所述二水氯化亚锡和所述氯化锑的摩尔比为4:1。

4.根据权利要求3所述的石墨烯-氧化锡锑复合导电材料的制备方法，其特征在于，所述尿素与所述氧化石墨烯的质量比为100-200:1。

5.根据权利要求1所述的石墨烯-氧化锡锑复合导电材料的制备方法，其特征在于，所述一次搅拌的时间为10-30min，所述二次搅拌的时间为30-90min。

6.根据权利要求1所述的石墨烯-氧化锡锑复合导电材料的制备方法，其特征在于，所述水与所述醇溶剂的体积比为0.5-2:1。

7.根据权利要求1所述的石墨烯-氧化锡锑复合导电材料的制备方法，其特征在于，进行高温煅烧的煅烧温度为300-600℃，煅烧时间为2-4h。

8.根据权利要求1所述的石墨烯-氧化锡锑复合导电材料的制备方法，其特征在于，在离心分离得到所述固体沉淀之后高温煅烧之前，对所述固体沉淀进行多次洗涤。

9.根据权利要求1所述的石墨烯-氧化锡锑复合导电材料的制备方法，其特征在于，在进行水热反应之前，在所述混合溶液中加入聚乙烯吡咯烷酮。

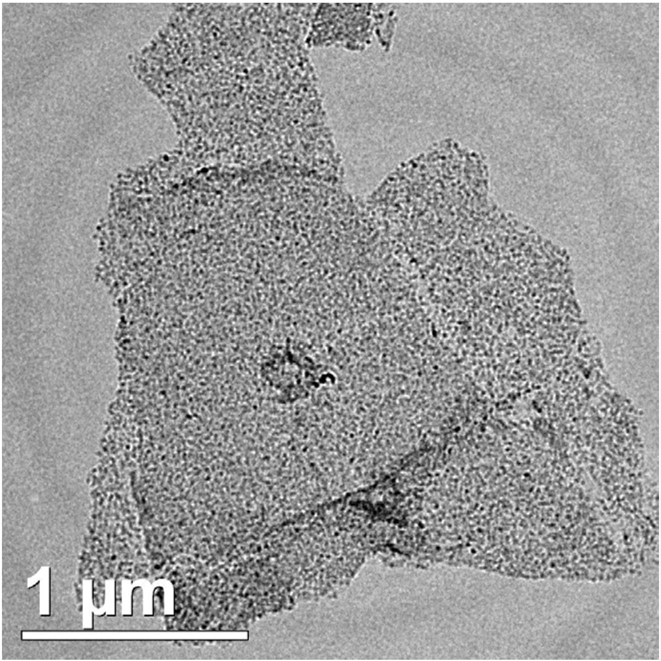

10.一种复合导电材料，其特征在于，应用权利要求1-9中任一项所述的石墨烯-氧化锡锑复合导电材料的制备方法制备而得。
