专利号: 2017102347782
申请人: 温州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 鞋类
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

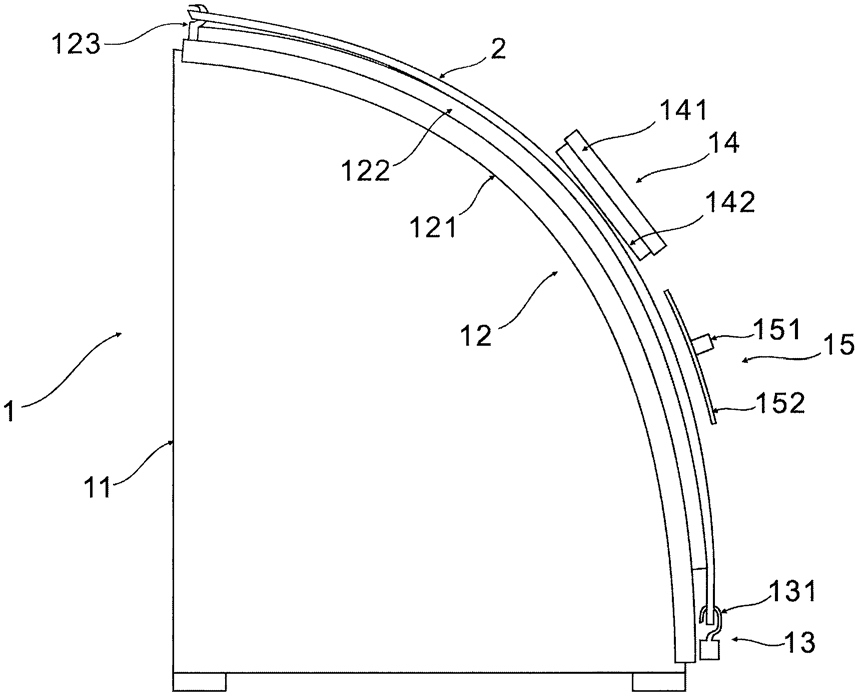

1.一种圆板裁断工艺,包括:圆板裁断装置和圆刀裁断方法,其中,所述圆板裁断装置包括:支架、裁断板、配重物、刀模、烫板,所述圆板裁断方法为天然牛皮、羊皮材料的剪裁流程,其特征在于:所述裁断板由框架层、垫板层构成,所述框架层在垫板层下部,前端带有挂钩,与支架固定连接,所述框架层整体形状与垫板层形状相匹配,所述垫板层表面呈弧形,厚度为15-

45mm,宽度大于80mm,弧形对应半径120-180mm,塑料材料,可更换;

所述配重物上有1个钩,分为5、10、20千克三种;

所述刀模由刀架和刀刃构成,所述刀刃形状为所需裁断鞋帮部件的外轮廓形状;

所述烫板由把手和弧板构成,所述弧板为金属材料,整体呈弧形,弧度对应半径与垫板层表面弧形对应半径相同;

所述剪裁流程分为准备环节、剪裁环节、整理环节;

所述准备环节是:将天然牛皮、羊皮材料按照材料拉伸方向,横向放于垫板层表面,材料顶部挂在挂钩上,底部挂上配重物,确保材料与垫板层平整接触,使用烫板在材料表面推压;

所述剪裁环节是:使用刀模放在材料表面,先用刀模中间部位压裁,再分别向前和向后压裁,所述压裁为手持刀模,向下施力,力量不足时,可使用榔头等辅助工具敲打刀模的刀架部位;

所述整理环节是:在刀模内取出剪裁好的部件,调整配重物位置,准备再次剪裁环节。

2.根据权利要求1所述的一种圆板裁断工艺,其特征是所述挂钩上带有钩尖。

3.根据权利要求1所述的一种圆板裁断工艺,其特征是所述支架、框架层、挂钩均为金属材料。

4.根据权利要求1所述的一种圆板裁断工艺,其特征是所述刀模的刀刃为金属材料。

5.根据权利要求1所述的一种圆板裁断工艺,其特征是所述弧板是加热后使用。
