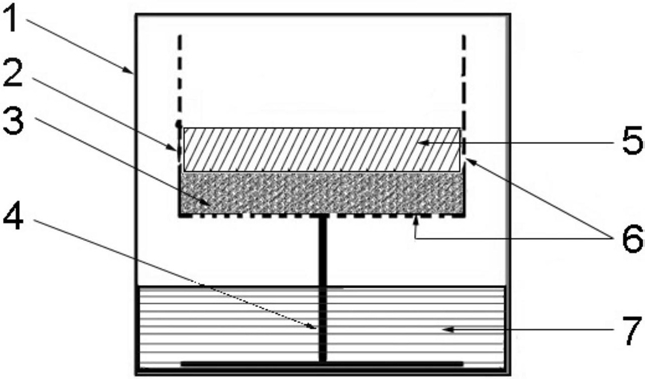

1.一种活化碳纳米管负载钯纳米粒子催化剂的方法，其特征在于，包括如下步骤：将碳纳米管负载钯纳米粒子催化剂置于容器中，在水蒸气下，于60-200℃下处理2-10h。

2.根据权利要求1所述的一种活化碳纳米管负载钯纳米粒子催化剂的方法，其特征在于，将碳纳米管负载钯纳米粒子催化剂置于容器中，在水蒸气下，于60-100℃下处理3-4小时。

3.根据权利要求1或2所述的一种活化碳纳米管负载钯纳米粒子催化剂的方法，其特征在于，所述的碳纳米管负载钯纳米粒子催化剂的制备方法，包括如下步骤：将碳纳米管超声分散于乙醇中，然后滴入钯纳米粒子的乙醇溶液，搅拌反应3-4h，静置4-5h，过滤，洗涤，在

60℃的真空干燥箱中，干燥。

4.根据权利要求3所述的一种活化碳纳米管负载钯纳米粒子催化剂的方法，其特征在于，所述的钯纳米粒子的制备方法，包括如下步骤：取聚乙烯吡咯烷酮、抗坏血酸和溴化钾溶于蒸馏水中，搅拌溶解，放入80℃的油浴中预热1h后，快速加入氯钯酸钠水溶液，继续反应3-4h。

5.根据权利要求3所述的一种活化碳纳米管负载钯纳米粒子催化剂的方法，其特征在于，钯纳米粒子的负载量为0.5wt-10wt％。

6.按照权利要求1或2所述的方法活化的碳纳米管负载钯纳米粒子催化剂在催化Suzuki偶联反应中的应用。

7.根据权利要求6所述的应用，其特征在于，方法如下：将芳烃硼酸、碳酸钾、乙醇、水和按照权利要求1或2所述的方法活化的碳纳米管负载钯纳米粒子催化剂混合均匀，于60-65℃下搅拌10-15分钟，然后加入卤代苯，继续反应20-50分钟。

8.根据权利要求7所述的应用，其特征在于，所述的卤代苯为溴苯或碘苯。

9.根据权利要求7所述的应用，其特征在于，活化的碳纳米管负载钯纳米粒子催化剂的加入量为芳烃硼酸重量的1.5％-2.0％。

10.根据权利要求7所述的应用，其特征在于，芳烃硼酸与卤代苯的摩尔比为1:(1-5)。
