1.一种透明膨胀型水性阻燃涂料，其特征在于：该阻燃涂料由组分A、组分B和涂料助剂组成，所述组分A按重量份数由12～24份成炭剂、20～50份脱水催化剂、0～5份三聚氰胺、0～2份玻璃微珠和40～120份水组成，组分B为氨基树脂。

2.根据权利要求1所述的一种透明膨胀型水性阻燃涂料，其特征在于：所述成炭剂为季戊四醇、双季戊四醇、三季戊四醇中的一种或几种的组合。

3.根据权利要求1或2所述的一种透明膨胀型水性阻燃涂料，其特征在于：所述脱水催化剂为磷酸脒基脲、磷酸脒基脲羟甲基化衍生物、磷酸中的一种或几种的组合。

4.根据权利要求1所述的一种透明膨胀型水性阻燃涂料，其特征在于：所述玻璃微珠为空心玻璃微珠和/或实心玻璃微珠。

5.根据权利要求1、2或4所述的一种透明膨胀型水性阻燃涂料，其特征在于：所述氨基树脂为三聚氰胺甲醛树脂和/或三聚氰胺改性脲醛树脂。

6.根据权利要求5所述的一种透明膨胀型水性阻燃涂料，其特征在于：所述涂料助剂由增稠剂、润湿剂、分散剂、消泡剂、流平剂中的一种或几种的组合物。

7.如权利要求1所述的一种透明膨胀型水性阻燃涂料的制备方法，其特征在于：该制备方法按以下步骤进行：一、组分A的制备：将脱水催化剂、成炭剂、三聚氰胺、玻璃微珠、水放入球磨罐中，搅拌均匀，在球磨罐中放入钢珠，盖子拧紧，球磨机旋转研磨，待其充分混合均匀后即可得到组分A；所述成炭剂、脱水催化剂、三聚氰胺、玻璃微珠和水按重量份数分别为12～24份、20～

50份、0～5份、0～2份和40～120份；

二、组分B为三聚氰胺甲醛树脂和/或三聚氰胺改性脲醛树脂，所述组分A和组分B的质量比为6：(1～12)；

三、透明膨胀型水性阻燃涂料的制备：将组分A和组分B混合再添加涂料助剂，搅拌均匀，即可得到透明膨胀型水性阻燃涂料；所述涂料助剂占组分A和组分B总质量的0～2％。

8.根据权利要求7所述的一种透明膨胀型水性阻燃涂料的制备方法，其特征在于：所述三聚氰胺改性脲醛树脂的制备方法按以下步骤进行：一、向容器中加入尿素，三聚氰胺，甲醛，用质量分数为10％～15％的NaOH调节pH＝8.5～9，搅拌并溶解；所述三聚氰胺、尿素和甲醛的质量比为1：(10～12)：(50～65)；

二、升温至50～60℃加入5g～6g尿素、继续升温至70～80℃，加入尿素5g～6g、三聚氰胺4g～6g，在70～80℃下反应30min～40min；

三、用质量分数为10％～15％的甲酸调节pH＝4.8～5；

四、继续维持70～80℃进行缩合反应，并随时取脲醛胶滴入冷水中，观察在冷水中的溶解情况；当在冷水中出现乳化现象，随即观测在40℃水中的乳化情况，出现乳化后，立即降温终止反应，并用质量分数为22％～25％的氨水调节脲醛胶pH至7，再用质量分数为10％NaOH调节pH＝8.5～9，得到澄清透明的三聚氰胺改性脲醛树脂。

9.根据权利要求7或8所述的一种透明膨胀型水性阻燃涂料的制备方法，其特征在于：所述涂料助剂占组分A和组分B总质量的0.5～2％。

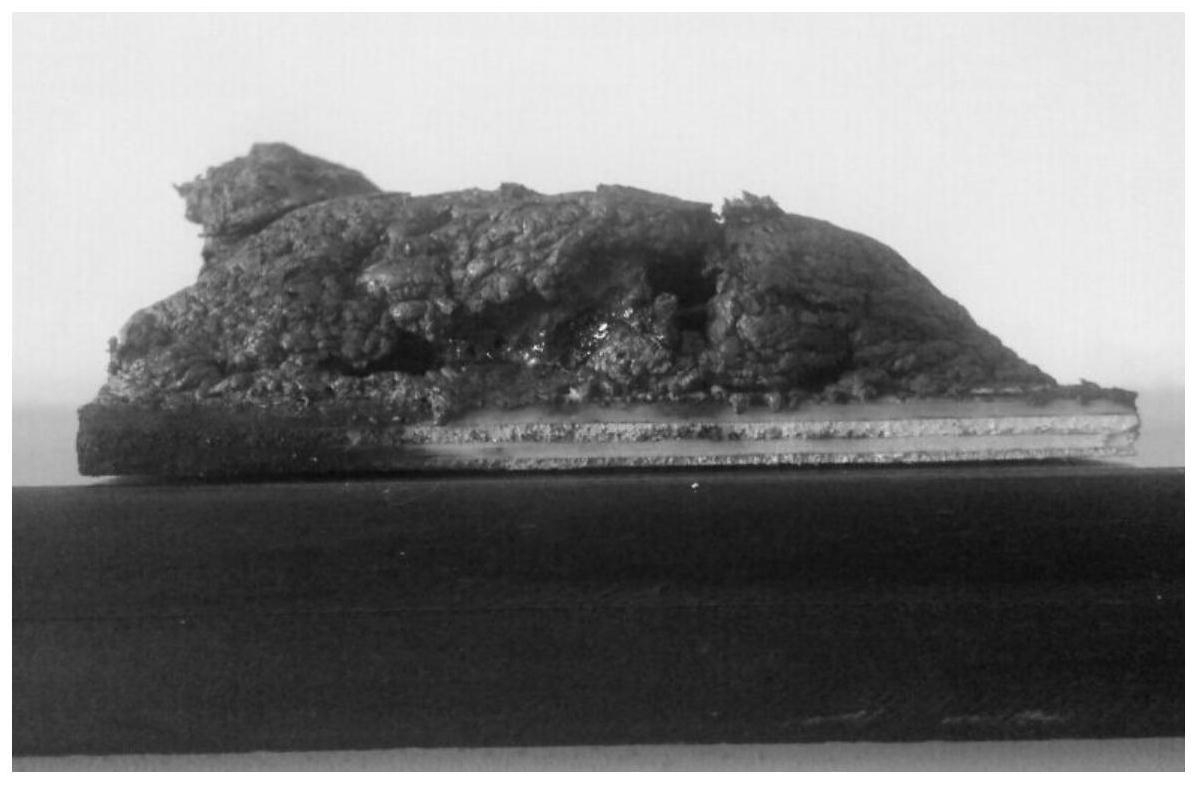

10.如权利要求1或7所述的一种透明膨胀型水性阻燃涂料的应用，其特征在于：该透明膨胀型水性阻燃涂料用于室内的木结构材料、木塑复合材料、钢结构材料或混凝土结构的阻燃保护。
