专利号: 2017102135543
申请人: 安徽理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

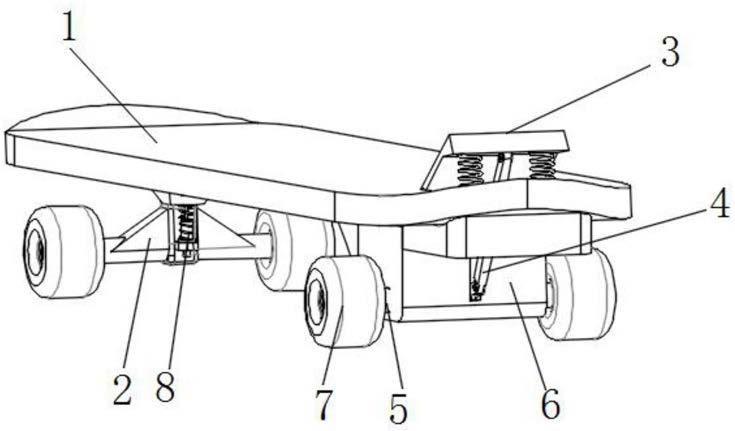

1.一种脚蹬踏板可加速型趣味滑板,包括板面(1)、前轮支架(2)、后轮轴(5)和轮子(7),其特征在于:脚蹬踏板(3)、连杆结构(4)、后轮槽(6)和避震器(8),所述板面(1)底部前端通过前轮支架(2)对称转动连接有两个轮子(7),所述前轮支架(2)为三角形结构,其底部横杆和顶部之间设有避震器(8);所述板面(1)底部后端固定连接有后轮槽(6),所述后轮槽(6)配合连接有后轮轴(5),所述后轮轴(5)两端各转动连接有一个轮子(7);所述板面(1)顶部后端设有脚蹬踏板(3)。

2.根据权利要求1所述的一种脚蹬踏板可加速型趣味滑板,其特征在于:所述后轮槽(6)包括轮槽主体(601)、连杆轨道(602)、后轮轴轨道(603)、小滚轮(604)和后轮槽弹簧(605),所述轮槽主体(601)底部设有轮轴轨道(603),后部和底部设有连杆轨道(602),底部的连杆轨道(602)内设有小滚轮(604),底部的连杆轨道(602)末端位置设有轮槽弹簧(605),所述轮槽弹簧(605)固定连接于轮槽主体(601)内侧面。

3.根据根据权利要求2所述的一种脚蹬踏板可加速型趣味滑板,其特征在于:所述脚蹬踏板(3)包括踏板面(301)、弹簧装置(302)和连接头(303),所述踏板面(301)为板状结构,其前端转动连接于板面(1)上表面,后端通过弹簧装置(302)与板面(1)上表面连接,后端下表面还设有连接头(303)。

4.根据权利要求3所述的一种脚蹬踏板可加速型趣味滑板,其特征在于:所述连杆结构(4)包括连杆一(401)和连杆二(402),所述连杆一(401)一端与连接头(303)转动连接,另一端与连杆二(402)一端转动连接,所述连杆二(402)另一端与所述后轮轴(5)配合连接。

5.根据权利要求1~4中任意一项所述的一种脚蹬踏板可加速型趣味滑板,其特征在于:所述避震器(8)包括上支座(801)、活塞杆(802)、弹簧(803)、压力桶(804)和下支座(805),所述上支座(801)和下支座(805)分别与前轮支架(2)的顶部和底部横杆配合连接,所述上支座(801)底部固定连接有活塞杆(802),所述下支座(805)顶部固定连接有压力桶(804),所述活塞杆(802)和压力桶(804)活动配合连接,所述上支座(801)和下支座(805)之间活塞杆(802)和压力桶(804)外部配合连接有弹簧(803)。

6.根据权利要求1~4中任意一项所述的一种脚蹬踏板可加速型趣味滑板,其特征在于:所述后轮轴(5)中间位置设有用于限位的凸块,所述后轮轴(5)与后轮轴轨道(603)配合连接。
