1.一种倾斜金属纳米结构,所述结构沉积于聚苯乙烯小球的表面,其特征在于:由第一金属材料层、绝缘材料层、第二金属材料层和第三金属材料层组成,所述第一金属材料层和绝缘材料层均沉积在聚苯乙烯小球的表面,且第一金属材料层和绝缘材料层对接在一起,所述第二金属材料层沉积在绝缘材料层的上表面;所述第三金属材料层垂直于第二金属材料层和第一金属材料层,且第三金属材料层沉积在第一金属材料层和第二金属材料层的上表面端部;
所述第一金属材料层、第二金属材料层和第三金属材料层的厚度相同,且均由相同的金属沉积而成;所述绝缘材料层的厚度大于所述第一金属材料层、第二金属材料层和第三金属材料层的厚度。
2.根据权利要求1所述的倾斜金属纳米结构,其特征在于:所述金属包括金或银,所述绝缘材料层为二氧化硅层。

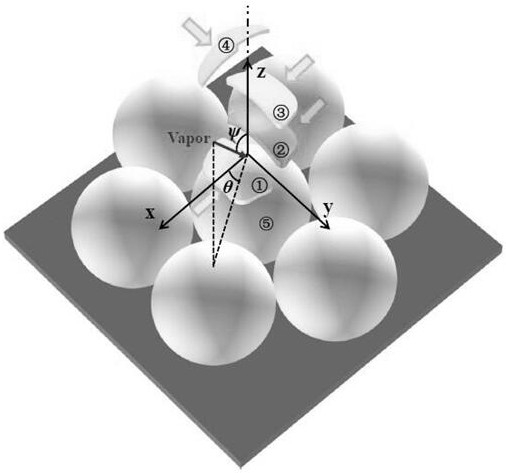

3.权利要求1或2所述的一种倾斜金属纳米结构的制备方法,其特征在于:包括以下步骤:步骤一:将聚苯乙烯小球模板安装在倾斜角沉积镀膜仪的基底上,并抽真空至3×10-
6Torr;
步骤二:调整聚苯乙烯小球模板平面与竖直方向倾斜角为4°,进行金属材料的沉积,得到第一金属材料层;
步骤三:在步骤二得到第一金属材料层后,旋转聚苯乙烯小球模板使其自转180°,并保持聚苯乙烯小球模板平面与竖直方向倾斜角为4°,进行绝缘材料的沉积,得到绝缘材料层;
步骤四:在步骤三得到绝缘材料层后,保持聚苯乙烯小球模板的方向不变,再次进行金属材料的沉积,得到第二金属材料层;
步骤五:在步骤四得到第二金属材料层后,保持与步骤三中旋转方向一致旋转聚苯乙烯小球模板,使其自转90°,并保持聚苯乙烯小球模板平面与竖直方向倾角为4°,再次进行金属材料的沉积,得到第三金属材料层;
上述步骤中,金属材料的沉积时间均相同,绝缘材料的沉积时间大于金属材料的沉积时间。
4.根据权利要求3所述的制备方法,其特征在于:金属材料的沉积时间均为300s,绝缘材料的沉积时间为500 700s。
~
5.根据权利要求3所述的制备方法,其特征在于:当所述步骤三和步骤五中的旋转方向为顺时针时,所制备的结构为左旋倾斜金属纳米结构;当所述步骤三和步骤五中的旋转方向为逆时针时,所制备的结构为右旋倾斜金属纳米结构。
6.根据权利要求3所述的制备方法,其特征在于:所述聚苯乙烯小球模板,其制备方法包括以下步骤:步骤1,准备多片玻璃片,并将其清洗干净;
步骤2,将步骤1中准备的玻璃片平铺在干净的培养皿中,在培养皿中注入去离子水,去离子水液面要完全没过放入其中的玻璃片,但要低于培养皿的侧壁上边缘;
步骤3,将聚苯乙烯小球超声三分钟,并与酒精混合成聚苯乙烯小球混合液,将聚苯乙烯小球混合液吸入注射器以备用;
步骤4,将上述准备好的注射器的针头的切面一侧紧贴培养皿侧壁,不得高于培养皿侧壁边沿,也不能与水平面接触,将聚苯乙烯小球混合液缓慢滴入培养皿,使慢慢流下的聚苯乙烯小球混合液在水面扩散,形成单层的聚苯乙烯小球膜;
步骤5,用Tx100溶液逐步聚合步骤4中形成的聚苯乙烯小球膜;
步骤6,用干净的镊子提起步骤2中事先放入的玻璃片,将附着有聚苯乙烯小球单层膜的玻璃片放入风干箱中,调至40℃进行风干,得到单层的聚苯乙烯小球模板。
7.根据权利要求6所述的制备方法,其特征在于:所述步骤3所选用的聚苯乙烯小球的直径为380 nm,聚苯乙烯小球与酒精溶液的混合比例为1:2 1:4。
~
