专利号: 201710204809X
申请人: 龙庄润集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2025-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

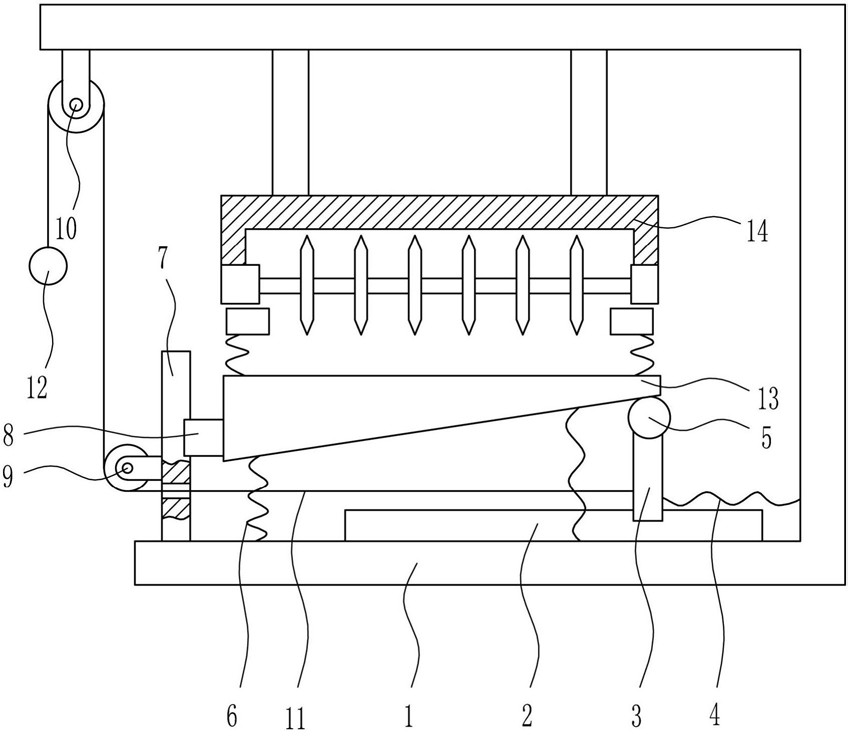

1.一种毛料齐毛峰用桂树皮等大切割设备,其特征在于,包括有安装架(1)、第一滑轨(2)、第一滑块(3)、第一弹簧(4)、滚子(5)、第二弹簧(6)、第二滑轨(7)、第二滑块(8)、第一定滑轮(9)、第二定滑轮(10)、第一拉线(11)、第一塑料球(12)、放置装置(13)和切割装置(14),安装架(1)内底部右侧设有第一滑轨(2),第一滑轨(2)顶部滑动式连接有第一滑块(3),第一滑块(3)顶部连接有滚子(5),第一滑块(3)右侧与安装架(1)内右壁下部之间连接有第一弹簧(4),安装架(1)内底部左侧设有第二滑轨(7),第二滑轨(7)右侧滑动式连接有第二滑块(8),第二滑轨(7)左侧下部设有第一定滑轮(9),安装架(1)内顶部左侧设有第二定滑轮(10),第一滑块(3)左侧下部连接有第一拉线(11),第一拉线(11)穿过第二滑轨(7)下部,绕过第一定滑轮(9)和第二定滑轮(10),底端连接有第一塑料球(12),安装架(1)内底部左右对称设有第二弹簧(6),第二弹簧(6)顶端连接有放置装置(13),放置装置(13)左侧与第二滑块(8)右侧连接,安装架(1)内顶部中心设有切割装置(14);放置装置(13)包括有放置板(131)、第三弹簧(132)和橡胶块(133),第二弹簧(6)顶端连接有放置板(131),放置板(131)左侧与第二滑块(8)右侧连接,放置板(131)顶部左右对称设有第三弹簧(132),第三弹簧(132)顶端连接有橡胶块(133),放置板(131)顶部竖直方向开有竖向凹槽(134),放置板(131)顶部水平方向开有横向凹槽(135);切割装置(14)包括有支杆(141)、安装板(142)、电机(143)、转轴(144)、第一轴承座(145)和切割齿轮(146),安装架(1)内顶部中心左右对称设有支杆(141),支杆(141)底端连接有安装板(142),安装板(142)底部左侧安装有电机(143),电机(143)右侧的输出轴上连接有转轴(144),安装板(142)底部右侧设有第一轴承座(145),转轴(144)右端在第一轴承座(145)内,转轴(144)上均匀设有切割齿轮(146);还包括有旋转装置(15),支杆(141)底端连接有旋转装置(15),旋转装置(15)包括有环形滑轨(151)、第三滑块(152)、摇杆(153)、转杆(154)和第二轴承座(155),支杆(141)底端连接有环形滑轨(151),环形滑轨(151)内滑动式连接有第三滑块(152),第三滑块(152)底部连接有安装板(142),安装板(142)左侧设有摇杆(153),支杆(141)之间的安装架(1)内顶部设有第二轴承座(155),第二轴承座(155)内设有转杆(154),转杆(154)底端与安装板(142)顶部中心连接;还包括有插栓(18)、第二拉线(19)和第二塑料球(20),安装架(1)顶部左侧与环形滑轨(151)左部均开有第一通孔(16),安装板(142)顶部开有圆形凹槽(17),第一通孔(16)与圆形凹槽(17)内插有插栓(18),插栓(18)顶端连接有第二拉线(19),第二拉线(19)顶端穿过第一通孔(16)连接有第二塑料球(20);安装架(1)材料为不锈钢;放置板(131)材料为优质钢材,表面覆盖镀锌层。
