专利号: 2017101927916
申请人: 江南大学
专利类型:发明专利
专利状态:已下证
专利领域: 纱线;纱线或绳索的机械整理;整经或络经
更新日期:2025-05-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

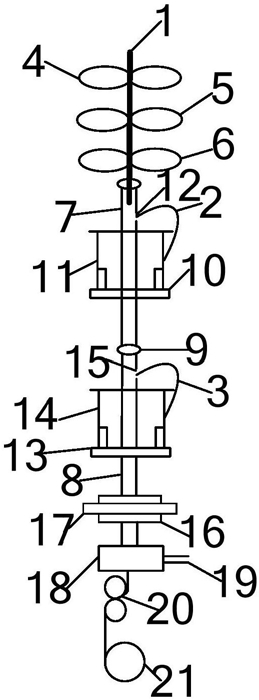

1.一种双包缠平行纱纺纱装置,包括牵伸装置,所述牵伸装置包括后罗拉对、中罗拉对和前罗拉对,所述在牵伸装置的下部设置有上空心锭子,在所述上空心锭子下部设置有下空心锭子,所述上空心锭子的顶端开放,在所述上空心锭子的外侧圆周上固定连接有上托盘,所述上托盘为圆盘结构,在所述上托盘上固定加装有上嵌入销,在所述上托盘上放置有上纱筒,所述上纱筒的底端固定嵌入在上嵌入销内,在所述上纱筒上缠绕有上外包纱,在位于所述上纱筒上部的上空心锭子的一侧开有上喂入孔,在所述下空心锭子的外侧圆周上固定连接有下托盘,所述下托盘为圆盘结构,在所述下托盘上固定加装有下嵌入销,在所述下托盘上放置有下纱筒,所述下纱筒的底端固定嵌入在下嵌入销内,在所述下纱筒上缠绕有下外包纱,在位于所述下纱筒上部的下空心锭子的一侧开有下喂入孔,在位于所述下纱筒下部的下空心锭子的外圆周上加装有皮带盘,所述皮带盘通过皮带由电机带动转动,在所述皮带盘下部加装有吸风管,所述吸风管通过吸风口与负压风机相连,在所述吸风管下部加装有引纱罗拉对,在所述引纱罗拉对下部加装有细纱筒,其特征在于:所述上空心锭子的底端通过齿轮与下空心锭子的顶端互通性连接,所述齿轮为换向齿轮,此时上外包纱以Z捻向或S捻向包缠在芯层的短纤须条的外侧,得到内单包缠纱,下外包纱以S捻向或Z捻向包缠在内单包缠纱的外侧,得到双包缠纱,所述上外包纱在芯层的短纤须条上的包缠螺距等于下外包纱在内单包缠纱上的包缠螺距,且上外包纱在芯层的短纤须条上包缠方向与下外包纱在内单包缠纱上的包缠方向相反;所述齿轮为同向齿轮,此时上外包纱以Z捻向或S捻向包缠在芯层的短纤须条的外侧,得到内单包缠纱,下外包纱以Z捻向或S捻向包缠在内单包缠纱的外侧,得到双包缠纱,所述上外包纱在芯层的短纤须条上的包缠螺距等于下外包纱在内单包缠纱上的包缠螺距,且上外包纱在芯层的短纤须条上包缠方向与下外包纱在内单包缠纱上的包缠方向相同;所述齿轮为换向变速齿轮,此时上外包纱以Z捻向或S捻向包缠在芯层的短纤须条的外侧,得到内单包缠纱,下外包纱以S捻向或Z捻向包缠在内单包缠纱的外侧,得到双包缠纱,所述上外包纱在芯层的短纤须条上的包缠螺距与下外包纱在内单包缠纱上的包缠螺距不相等,且上外包纱在芯层的短纤须条上包缠方向与下外包纱在内单包缠纱上的包缠方向相反;所述齿轮为同向变速齿轮,此时上外包纱以Z捻向或S捻向包缠在芯层的短纤须条的外侧,得到内单包缠纱,下外包纱以Z捻向或S捻向包缠在内单包缠纱的外侧,得到双包缠纱,所述上外包纱在芯层的短纤须条上的包缠螺距与下外包纱在内单包缠纱上的包缠螺距不相等,且上外包纱在芯层的短纤须条上包缠方向与下外包纱在内单包缠纱上的包缠方向相同。

2.一种双包缠平行纱纺纱方法,其特征在于:双包缠平行纱包括芯纱、上外包纱和下外包纱,所述芯纱为罗布麻/天丝混纺无捻须条,所述上外包纱为原色腈纶有捻环锭细纱,所述下外包纱为纯棉有捻环锭细纱,所述上外包纱紧紧包缠在芯纱的外侧组成内包缠纱,所述下外包纱紧紧包缠在内包缠纱的外侧组成双包缠平行纱,上外包纱在芯层上的包缠螺距大于下外包纱在内单包缠纱上的包缠螺距,且上外包纱在芯层上包缠方向与下外包纱在内单包缠纱上的包缠方向相反,具体包括以下生产步骤:第一步:将罗布麻纤维采用2%的油脂与10%的水喷湿后进行焖麻预处理,而后将预处理后的罗布麻纤维与天丝纤维采用手工混合的方式进行原料阶段的混合,而后将混合后的纤维依次经棉纺工艺流程的第一开清棉、第一梳棉、第一精梳、第一并条、第一粗纱工序制得罗布麻/天丝混纺粗纱,其中罗布麻纤维的比例在70%以上;

第二步:将原色腈纶纤维经棉纺工艺流程的第二开清棉、第二梳棉、第二精梳、第二并条、第二粗纱、第一细纱工序制成原色腈纶有捻环锭细纱,其中第一细纱工序采用环锭纺细纱机;

第三步:将棉纤维经棉纺工艺流程的第三开清棉、第三梳棉后制得棉条,而后将棉条手工撕扯成散纤维状,而后对撕扯得到的棉散纤维采用超声波、微波、生物酶生态联合预处理,而后将预处理后的棉散纤维采用植物染料进行染色得到染色棉纤维,其中的植物染料为橘皮染料,而后将染色棉纤维经棉纺工艺流程的第四开清棉、第四梳棉、第一预并条、第三精梳、第三并条、第三粗纱、第二细纱工序制成染色棉环锭细纱,其中第二细纱工序采用环锭纺细纱机;

第四步:将罗布麻/天丝混纺粗纱、染色棉环锭细纱、原色腈纶有捻环锭细纱共同经第三细纱工序制成所需的双包缠平行纱,其中第三细纱采用本专利的双包缠平行纱纺纱装置,纺纱时,电机通过皮带带动皮带盘转动,继而带动下空心锭子转动,罗布麻/天丝混纺粗纱经牵伸装置喂入,经由后罗拉对、中罗拉对和前罗拉对的牵伸作用后得到无捻的罗布麻/天丝混纺须条,罗布麻/天丝混纺须条经上空心锭子的开放顶端喂入上空心锭子,原色腈纶有捻环锭细纱作为上外包纱由上喂入孔进入上空心锭子,染色棉环锭细纱作为下外包纱由下喂入孔进入下空心锭子,齿轮选用换向变速齿轮时,下空心锭子的转速大于上空心锭子转速且转动方向相反,此时原色腈纶有捻环锭细纱以Z捻向或S捻向包缠在罗布麻/天丝混纺须条的外侧,得到内单包缠纱,染色棉环锭细纱以S捻向或Z捻向包缠在内单包缠纱的外侧,得到双包缠平行纱,此时,原色腈纶有捻环锭细纱在罗布麻/天丝混纺须条上的包缠螺距大于染色棉环锭细纱在内单包缠纱上的包缠螺距;最后,双包缠平行纱在吸风管吸风的作用下向下输出,而后被引纱罗拉对引出,最后卷绕在细纱筒上。
