1.一种从烟头过滤嘴中回收醋酸纤维的方法，其特征在于：采用常见的醋酸为溶剂，在温和的条件下回收醋酸纤维；对预处理后的烟头进行如下操作：(1)采用一定浓度，一定量的醋酸与预处理后的纤维段在一定温度下反应一段时间，得到胶状物质；(2)趁热固液分离，对固体多次洗涤，滤液在室温下陈化，洗涤析出的固体；(3)将固体进行干燥，即得到再生的醋酸纤维；其中，优选的，步骤(1)所述浓度为8-18mol/L，体积为1L-6L醋酸/1kg烟头与烟蒂在室温-95℃反应2-4h；步骤(2)用去离子水将生成物充分洗涤3次，将分离后的液体在室温下静置2h，将析出的固体充分洗涤至洗液的电导率为2μs/cm；步骤(3)将固液分离后的固体在80℃下烘干3h。

2.根据权利要求1所述的方法，其特征在于：所述预处理为，用无水乙醇将烟蒂在室温下浸泡约18h，然后用去离子水充分洗涤三次，倾出洗涤液，再用去离子水将纤维段室温下浸泡9h，取出纤维段，于70℃下干燥24h。

3.根据权利要求1所述的方法，其特征在于：烟头中醋酸纤维的回收率为58-92％。

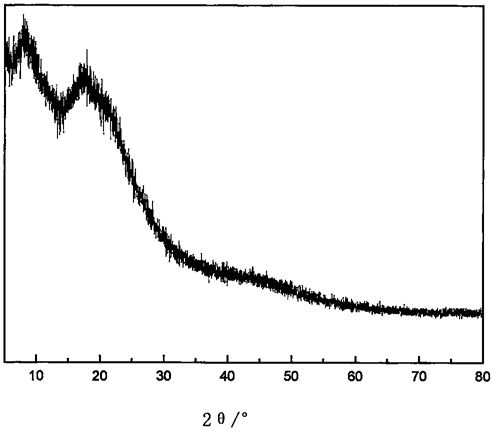

4.根据权利要求1所述的方法，其特征在于：优选为，反应时间2h、醋酸浓度12mol/L、醋酸量为50ml、反应温度75℃，回收率为92％。
