专利号: 2017101896547
申请人: 吴东辉
专利类型:发明专利
专利状态:授权未缴费
专利领域: 电通信技术
更新日期:2024-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于分散像素的图像显示方法,包括:

创建至少包括一个帧中的像素值(B1、G1、R1)文件,像素坐标为(X1,Y1);

历遍该帧所有像素坐标的像素值,直至获取该帧的像素值(Bk、Gk、Rk)文件,像素坐标为(Xm,Yn);

所述所有像素值根据各自对应像素坐标组成该帧的图像;

为所述像素值文件建立同一序号标识;

建立播放指令文件,所述播放指令文件包含所述序号标识和播放时间标识。

2.根据权利要求1所述的一种基于分散像素的图像显示方法,包括:所述像素值文件包括多个帧中的该像素坐标的多个像素值。

3.根据权利要求1或2所述的一种基于分散像素的图像显示方法,包括:显示单元获取对应像素坐标的像素值文件;

显示单元获取播放指令文件,由显示端系统标准时间根据播放指令文件中的时间标识触发该序号标识的像素值文件,该像素值文件驱动显示单元显示部进行像素显示。

4.根据权利要求1或2所述的一种基于分散像素的图像显示方法,其特征是:所述播放指令文件中的时间标识是服务器发布的时间戳。

5.一种基于分散像素的图像显示的显示单元,其特征是:显示单元具有确定的物理坐标,获取对应像素坐标的像素值文件,显示单元至少包括同步时间单元、像素值存储单元、播放指令存储单元、控制单元、显示部,控制单元读取播放指令的时间标识或时间戳后等待同步时间的触发,当同步时间和播放指令的时间标识或时间戳记录的时间一致时,控制单元将该时间标识或时间戳关联的该序号标识的像素值文件进行播放,显示部显示该序号标识的像素。

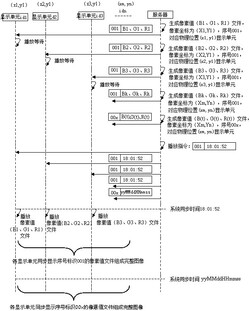

6.一种基于分散像素的图像显示系统,包括显示单元及服务器,其特征是:服务器包括像素值文件生成单元,获取至少包括一个帧中的像素值(B1、G1、R1)文件,像素坐标为(X1,Y1);

历遍该帧所有像素坐标的像素值,直至获取该帧的像素值(Bk、Gk、Rk)文件,像素坐标为(Xm,Yn);

所述所有像素值根据各自对应的像素坐标组成该帧的图像;

为所述所有像素值文件建立同一序号标识;

播放指令单元,建立播放指令文件,所述播放指令文件包含所述序号标识和播放时间标识;

显示单元根据自己的物理坐标获取对应像素坐标的像素值文件:序号标识、像素值,显示单元根据播放指令在时间标识的时刻播放该序号的像素值文件;

所有显示单元根据播放指令在时间标识的时刻同步播放同一序号的各自坐标的像素值文件组成完整的播放图像。
