1.一种石墨烯/银纳米花/PMMA“三明治”结构柔性SERS基底，其特征在于：包括单层石墨烯、生长于单层石墨烯表面的银纳米花层以及覆盖在银纳米花层表面的PMMA薄膜，使得银纳米花层夹在单层石墨烯与PMMA薄膜之间。

2.权利要求1所述的石墨烯/银纳米花/PMMA“三明治”结构柔性SERS基底的制备方法，其特征在于：包括如下步骤：在铜箔上生长单层石墨烯，用微电流辅助的化学还原法在单层石墨烯表面生长一层银纳米花，然后在银纳米花层上覆盖一层PMMA薄膜，最后腐蚀去除铜箔，即得。

3.根据权利要求2所述的制备方法，其特征在于：单层石墨烯的生长方法为CVD生长方法。

4.根据权利要求3所述的制备方法，其特征在于：所述微电流辅助的化学还原方法的电流大小为50～200μA/cm-1，生长时间为10～70s。

-1

5.根据权利要求4所述的制备方法，其特征在于：电流大小为140～180μA/cm ，生长时间为40～60s。

6.根据权利要求3所述的制备方法，其特征在于：所述微电流辅助的化学还原方法的电解液为AgNO3溶液，电解液的浓度为1.5～2g/L。

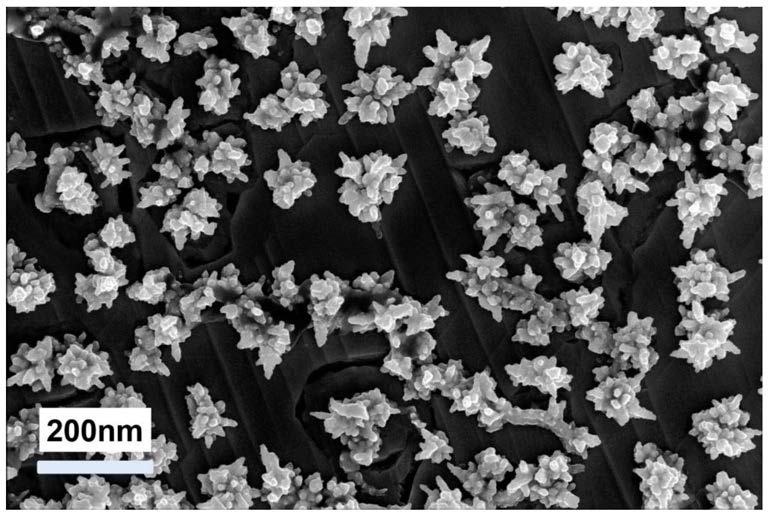

7.根据权利要求2所述的制备方法，其特征在于：所述微电流辅助的化学还原方法生长银纳米花的方法，具体包括如下步骤：以石墨烯/铜箔复合物作为负极，以银箔作为正极，电流大小为50～200μA/cm-1，辅助电解浓度为1.5～2g/L的AgNO3溶液和10～15g/L的柠檬酸混合液，反应10～70s，得到银纳米花层。

8.根据权利要求2所述的制备方法，其特征在于：腐蚀去除铜箔所用的腐蚀液为FeCl3溶液，腐蚀液的浓度为0.5～1M，腐蚀反应温度为10～20℃。

9.一种生物传感器，其特征在于：包括上述石墨烯/银纳米花/PMMA“三明治”结构柔性SERS基底。

10.权利要求1所述的石墨烯/银纳米花/PMMA“三明治”结构柔性SERS基底在物质原位痕量检测中的应用。
