专利号: 2017101812306
申请人: 广州大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-03-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种预制装配式剪力墙,其特征在于,所述预制装配式剪力墙包括:

若干构件,其设有用于穿过预应力筋的通孔,所述通孔的入口和出口均设有凹槽;

连接头,其固定在所述凹槽中,包括前锚固端、后锚固端,所述前锚固端与后锚固端之间设有空腔,所述前锚固端和所述后锚固端分别连接不同的预应力筋;

用于固定预应力筋的锚具,预应力筋一端通过所述锚具固定在所述通孔的入口,另一端穿过所述构件内部通过所述锚具固定在所述通孔的出口、或相邻所述构件通孔的入口;

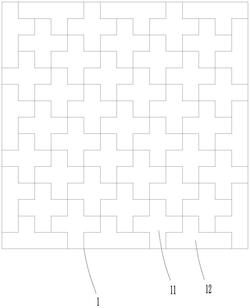

所述构件包括十字形构件、类T形构件;所述十字形构件横截面为十字形,所述十字形各条边边长均相等;所述类T形构件横截面为类T形,所述类T形包括一个长方形和一个正方形,所述长方形的长边长度为短边长度的4倍,所述长方形短边与所述正方形边长相等;所述正方形距离所述长方形短边的最短距离为短边的长度;所述十字形各条边的边长与所述类T形中正方形的边长相等。

2.如权利要求1所述的预制装配式剪力墙,其特征在于,所述预制装配式剪力墙还包括用于缝合已装配构件的外连接板。

3.如权利要求2所述的预制装配式剪力墙,其特征在于,所述外连接板包括十字形连接件、T形连接件、一字型连接件。

4.如权利要求3所述的预制装配式剪力墙,其特征在于,所述一字型连接件包括一端设有三角形尖端的一字型连接件、两端设有三角形尖端的一字型连接件。

5.如权利要求1所述的预制装配式剪力墙,其特征在于,所述连接头通过螺栓固定在所述凹槽中。

6.如权利要求1所述的预制装配式剪力墙,其特征在于,所述空腔为不封闭式空腔,其边缘设有开口。
