专利号: 2017101762627
申请人: 江苏恒旭电力科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2023-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

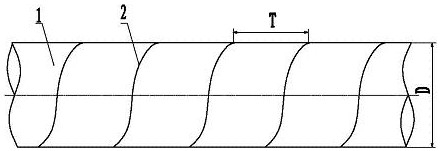

1.一种气体绝缘输电线路用螺旋焊管,包括焊管本体(1),该焊管本体(1)由板带以螺旋状卷曲焊接成圆管状结构,其特征在于:所述焊管本体(1)的外径D=800mm~910mm,该焊管本体(1)上的螺旋焊缝(2)的螺距T= 1.8m~2.5m;所述焊管本体(1)的额定电压V与焊管本体(1)的外径D之比V/D=0.90 KV/mm~1.25 KV/mm;所述焊管本体(1)圆度t与外径D之比t/D=0~1.5/1000,焊管本体(1)的直线度f=0~1.5mm/m。

2.根据权利要求1所述的气体绝缘输电线路用螺旋焊管,其特征在于:所述焊管本体(1)上的螺旋焊缝(2)为双V型对接焊缝。

3.根据权利要求1所述的气体绝缘输电线路用螺旋焊管,其特征在于:所述焊管本体(1)的管壁厚度为8mm~10mm。

4.根据权利要求1、2或3所述的气体绝缘输电线路用螺旋焊管,其特征在于:所述焊管本体(1)的额定电压为1100KV,该焊管本体(1)的外径D=900mm,焊管本体(1)的管壁厚度为

10mm,所述螺旋焊缝(2)的螺距T= 2.3m。

5.根据权利要求1所述的气体绝缘输电线路用螺旋焊管,其特征在于:所述焊管本体(1)的额定电压为750KV,该焊管本体(1)的外径D=810mm,焊管本体(1)的管壁厚度为8mm,所述螺旋焊缝(2)的螺距T= 2.0m。
