1.一种CdS/GE/Fe2O3复合光催化剂的制备方法，其特征在于具体步骤如下：将普鲁士蓝PB溶于水中，超声分散后，加入聚丙烯胺盐酸盐溶液PAH，第一次搅拌均匀后再依次加入氧化石墨烯分散液、Cd(NO3)2溶液，第二次搅拌均匀；最后加入Na2S溶液，第三次搅拌均匀，将产物用去离子水清洗后，得到产物PB/GO/CdS；将产物PB/GO/CdS置于Ar2氛围中，升温至350℃，并保持2h，得到最终产物CdS/GE/Fe2O3复合光催化剂。

2.如权利要求1所述的一种CdS/GE/Fe2O3复合光催化剂的制备方法，其特征在于：所述普鲁士蓝PB、水、聚丙烯胺盐酸盐溶液、氧化石墨烯分散液、Cd(NO3)2溶液、Na2S溶液的比例是：5-20mg：40mL：2-4mL：0.5-2.5mL：4-6mL：4-6mL；所述Cd(NO3)2与Na2S的物质的量之比为

1:1。

3.如权利要求1所述的一种CdS/GE/Fe2O3复合光催化剂的制备方法，其特征在于：所述聚丙烯胺盐酸盐溶液的浓度为1g/L；所述氧化石墨烯分散液的浓度为5mg mL-1；所述Cd(NO3)2溶液的浓度为0.11M；所述Na2S溶液的浓度为0.11M。

4.如权利要求1所述的一种CdS/GE/Fe2O3复合光催化剂的制备方法，其特征在于：所述第一、二、三次的搅拌时间均为3h；所述超声分散的时间为30min。

5.如权利要求1所述的一种CdS/GE/Fe2O3复合光催化剂的制备方法，其特征在于：所述升温速率为2℃min-1。

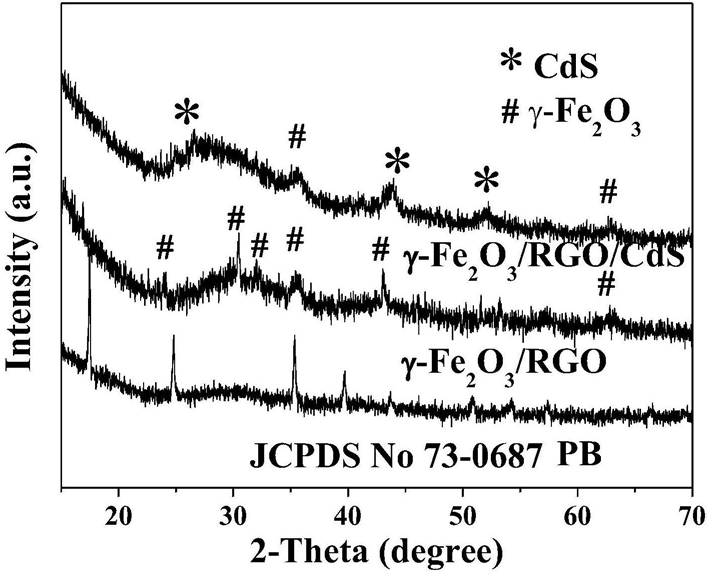

6.如权利要求1所述的一种CdS/GE/Fe2O3复合光催化剂的制备方法，其特征在于：所述普鲁士蓝PB的形貌为纳米立方块，利用普鲁士蓝PB纳米立方块作为产生γ-Fe2O3纳米立方块的前驱体；用聚丙烯胺盐酸盐使普鲁士蓝PB带上正电荷，以利于其与带负电荷的氧化石墨烯复合；制备CdS时先加入Cd(NO3)2，后加Na2S，使带正电的Cd2+先吸附于氧化石墨烯表面，从而实现CdS与石墨烯的有效复合；在Ar2氛围中加热使普鲁士蓝PB转化为γ-Fe2O3，同时将氧化石墨烯热还原为石墨烯。

7.如权利要求1所述的一种CdS/GE/Fe2O3复合光催化剂的制备方法，其特征在于：最终产物中Fe2O3与CdS紧密地负载在石墨烯片上，且Fe2O3为γ-Fe2O3，形貌为立方块状、粒径为

200nm，CdS粒径为30-100nm。

8.如权利要求1所述的一种CdS/GE/Fe2O3复合光催化剂的制备方法，其特征在于，所述普鲁士蓝PB的制备步骤如下：将PVP和K3Fe(CN)6溶于HCl溶液中，搅拌均匀后将混合物转移至反应釜中，反应后自然冷却，清洗后得到普鲁士蓝PB纳米立方块。

9.如权利要求8所述的一种CdS/GE/Fe2O3复合光催化剂的制备方法，其特征在于，所述的PVP、K3Fe(CN)6和HCl溶液的质量和体积分别为：1.52g：0.044g：20mL；所述HCl溶液的浓度为0.1M。

10.如权利要求8所述的一种CdS/GE/Fe2O3复合光催化剂的制备方法，其特征在于，所述反应的温度为180℃，反应时间为10h。
