1.一种掺杂钐、锆的锰基脱硝催化剂，其特征是，以共沉淀法制备获得的锰、钛、锆、钐的复合氧化物，其中，所述复合氧化物中锰、钐、锆、钛的摩尔比为(0.1～0.3):(0.05～

0.15):(0.05～0.15):1。

2.如权利要求1所述的锰基脱硝催化剂，其特征是，所述共沉淀法为反向共沉淀法。

3.如权利要求1所述的锰基脱硝催化剂，其特征是，所述复合氧化物中的锰的氧化物为MnO2、Mn2O3、Mn3O4中的一种或几种，钛的氧化物为TiO2，锆的氧化物为ZrO2，钐的氧化物为Sm2O3。

4.一种掺杂钐、锆的锰基脱硝催化剂的制备方法，其特征是，将锰盐、钐盐、锆盐、钛盐溶解制备成盐溶液，将所述盐溶液与含有碱性物质的溶液采用共沉淀方法制备出锰、钛、锆、钐的复合氧化物，其中，所述复合氧化物中锰、钐、锆、钛的摩尔比为(0.1～0.3):(0.05～0.15):(0.05～0.15):1。

5.如权利要求4所述的制备方法，其特征是，所述共沉淀法为反向共沉淀法。

6.如权利要求4所述的制备方法，其特征是，将盐溶液滴加至含有碱性物质的溶液的过程中，保持pH≥10。

7.如权利要求4所述的制备方法，其特征是，盐溶液滴加完毕后，搅拌5h，然后陈化24h。

8.如权利要求4所述的制备方法，其特征是，所述锰盐为硝酸锰，所述钐盐为硝酸钐，所述锆盐为硝酸锆，所述钛盐为硫酸钛。

9.如权利要求4所述的制备方法，其特征是，所述盐溶液中添加十六烷基三甲基溴化胺。

10.如权利要求4所述的制备方法，其特征是，所述盐溶液中的溶剂为水与乙醇的混合液。

11.如权利要求4所述的制备方法，其特征是，所述含有碱性物质的溶液为氨水。

12.如权利要求4所述的制备方法，其特征是，采用共沉淀方法制备获得的物料依次经过洗涤、干燥、煅烧。

13.如权利要求12所述的制备方法，其特征是，所述洗涤的步骤为先采用乙醇洗涤，再采用去离子水洗涤，最后采用乙醇进行洗涤。

14.如权利要求12所述的制备方法，其特征是，所述干燥的条件为温度为105～115℃，时间为10～24h。

15.如权利要求12所述的制备方法，其特征是，所述煅烧的过程为2℃/min的速率从室温升温至250℃，保温2h，再从250℃升温至500℃，并保温4h。

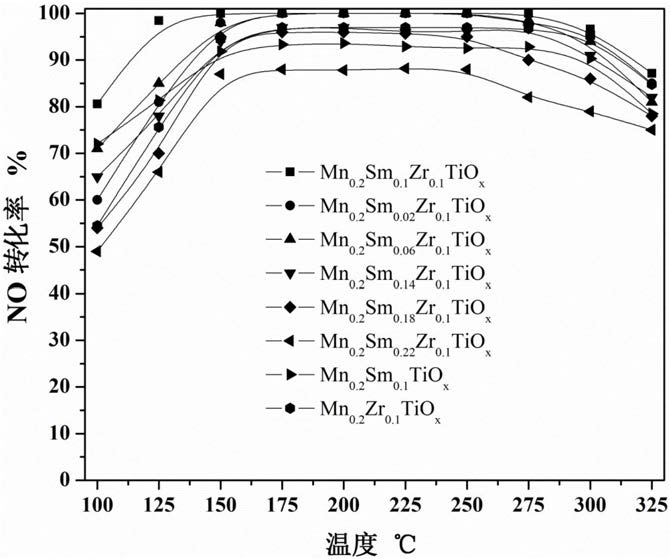

16.一种权利要求1～3任一所述的催化剂或权利要求4～15任一所述的制备方法制备的催化剂在SCR脱硝工艺或SCR脱硝系统中的应用。
